신규 등록 및 변경사항

볼스크류 (ZFT) > ES-PBS-014 :2013.08.14 방식
축경
d 리드
l 볼경
Dw 볼피치
원경
dm 스크류축
곡경
dr 유효권수
권수
×
서킷수 기본정정격하중(N) 축방향강성
K
(N/μm)

동정격Ca 정정격Coa

ZFT 2504-5 Z 25 4 2.381 25.3 22.8 2.5×1 5270 13600 379

ZFT 2504-10 Z 25 4 2.381 25.3 22.8 2.5×2 9560 27200 735

ZFT 2505-5 Z 25 5 3.175 25.5 22.2 2.5×1 9130 21900 454

ZFT 2505-10 Z 25 5 3.175 25.5 22.2 2.5×2 16600 43700 876

ZFT 2506-5 Z 25 6 3.969 25.5 21.4 2.5×1 12300 26800 462

ZFT 2506-10 Z 25 6 3.969 25.5 21.4 2.5×2 22300 53500 896

ZFT 2508-5 Z 25 8 4.762 25.5 20.5 2.5×1 15800 32000 476

ZFT 2510-3 Z 25 10 4.762 25.5 20.5 1.5×1 10200 19000 291

형식 너트전체
길이
L 너트
외경
D 플랜지
외경
A 플랜지
축경
B 플렌지
면취
G 씰치수
M 볼트구멍치수 볼트구멍
W 급유구멍
Q

X Y X

ZFT 2504-5 48 46 69 11 26 3 5.5 9.5 5.5 57 M6×1

ZFT 2504-10 72 46 69 11 26 3 5.5 9.5 5.5 57 M6×1

ZFT 2505-5 55 50 73 11 28 3 5.5 9.5 5.5 61 M6×1

ZFT 2505-10 85 50 73 11 28 3 5.5 9.5 5.5 61 M6×1

ZFT 2506-5 62 53 76 11 29 3 5.5 9.5 5.5 64 M6×1

ZFT 2506-10 98 53 76 11 29 3 5.5 9.5 5.5 64 M6×1

ZFT 2508-5 80 58 85 13 32 5 6.6 11 6.5 71 M6×1

ZFT 2510-3 81 58 85 15 32 8 6.6 11 6.5 71 M6×1

비고

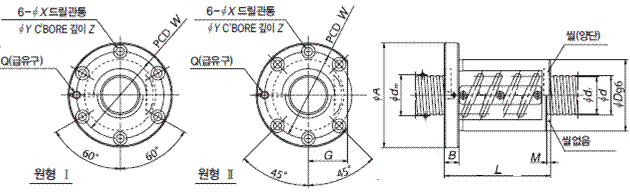

1. 플랜지 형상은 원형Ⅰ,원형Ⅱ가 있으므로 너트 설치부분의 여유공간에 맞게 선정하여 주십시오.
2. 시일이 없는 경우 너트의 길이가 씰 부착한 것에 비해 "M" 만큼 짧아집니다. 3. 우 나사가 표준사양입니다. 좌 나사인 경우는 형식의 말미에 "L"이 붙습니다.
4. 표에 표시된 강성치는 예압량을 동정격하중(Ca)의 10 %일 a) 스크류 홈과 볼 ) >>>> 탄성변위로부터 구한 이론치 입니다

축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	기본정정격하중(N)	축방향강성 K (N/μm)
ZFT 2504-5	Z	25	4	2.381	25.3	22.8	2.5×1	5270	13600	379
ZFT 2504-10	Z	25	4	2.381	25.3	22.8	2.5×2	9560	27200	735
ZFT 2505-5	Z	25	5	3.175	25.5	22.2	2.5×1	9130	21900	454
ZFT 2505-10	Z	25	5	3.175	25.5	22.2	2.5×2	16600	43700	876
ZFT 2506-5	Z	25	6	3.969	25.5	21.4	2.5×1	12300	26800	462
ZFT 2506-10	Z	25	6	3.969	25.5	21.4	2.5×2	22300	53500	896
ZFT 2508-5	Z	25	8	4.762	25.5	20.5	2.5×1	15800	32000	476
ZFT 2510-3	Z	25	10	4.762	25.5	20.5	1.5×1	10200	19000	291

형식	예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	기본정정격하중(N)		축방향강성 K (N/μm)
형식	예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	동정격Ca	정정격Coa	축방향강성 K (N/μm)
ZFT 2805-5	Z	28	5	3.175	28.5	25.2	2.5×1	9600	24400	495
ZFT 2805-10	Z	28	5	3.175	28.5	25.2	2.5×2	17400	48800	959
ZFT 2806-5	Z	28	6	3.175	28.5	25.2	2.5×1	9600	24400	495
ZFT 2806-10	Z	28	6	3.175	28.5	25.2	2.5×2	17400	48800	959
ZFT 2810-3	Z	28	10	4.762	28.5	23.5	1.5×1	10800	21500	320

	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	볼트구멍치수		볼트구멍 W	급유구멍 Q
	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	X	Y	볼트구멍 W	급유구멍 Q	X
ZFT 2805-5	56	55	85	12	31	3	6.6	11	6.5	69	M6x1
ZFT 2805-10	86	55	85	12	31	3	6.6	11	6.5	69	M6x1
ZFT 2806-5	63	55	85	12	31	3	6.6	11	6.5	69	M6×1
ZFT 2806-10	99	55	85	12	31	3	6.6	11	6.5	69	M6×1
ZFT 2810-3	82	60	94	15	36	7	9	14	8.5	76	M6×1

비고
1. 플랜지 형상은 원형Ⅰ,원형Ⅱ가 있으므로 너트 설치부분의 여유공간에 맞게 선정하여 주십시오.
2. 시일이 없는 경우 너트의 길이가 씰 부착한 것에 비해 "M" 만큼 짧아집니다. 3. 우 나사가 표준사양입니다. 좌 나사인 경우는 형식의 말미에 "L"이 붙습니다.
4. 표에 표시된 강성치는 예압량을 동정격하중(Ca)의 10 %일 a) 스크류 홈과 볼 ) >>>> 탄성변위로부터 구한 이론치 입니다

형식	예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	기본정정격하중(N)		축방향강성 K (N/μm)
형식	예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	동정격Ca	정정격Coa	축방향강성 K (N/μm)
ZFT 3204-5	Z	32	4	2.381	32.3	29.8	2.5×1	5800	17500	461
ZFT 3204-10	Z	32	4	2.381	32.3	29.8	2.5×2	10500	35100	892
ZFT 3205-5	Z	32	5	3.175	32.5	29.2	2.5×1	10200	28000	552
ZFT 3205-10	Z	32	5	3.175	32.5	29.2	2.5×2	18500	56100	1070
ZFT 3206-5	Z	32	6	3.969	32.5	28.4	2.5×1	13600	34700	563
ZFT 3206-10	Z	32	6	3.969	32.5	28.4	2.5×2	24700	69400	1090
ZFT 3208-5	Z	32	8	4.762	32.5	27.5	2.5×1	17500	41000	573
ZFT 3208-6	Z	32	8	4.762	32.5	27.5	1.5×2	20400	49500	686
ZFT 3210-3	Z	32	10	6.35	33.0	26.4	1.5×1	16400	32400	365
ZFT 3210-5	Z	32	10	6.35	33.0	26.4	2.5×1	25500	54000	594
ZFT 3212-3	Z	32	12	6.35	33.0	26.4	1.5×1	16400	32400	365

형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	볼트구멍치수		볼트구멍 W	급유구멍 Q
형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	X	Y	볼트구멍 W	급유구멍 Q	X
ZFT 3204-5	49	54	81	12	31	3	6.6	11	6.5	67	M6×1
ZFT 3204-10	73	54	81	12	31	3	6.6	11	6.5	67	M6×1
ZFT 3205-5	56	58	85	12	32	3	6.6	11	6.5	71	M6×1
ZFT 3205-10	86	58	85	12	32	3	6.6	11	6.5	71	M6×1
ZFT 3206-5	63	62	89	12	34	3	6.6	11	6.5	75	M6×1
ZFT 3206-10	99	62	89	12	34	3	6.6	11	6.5	75	M6×1
ZFT 3208-5	82	66	100	15	38	5	9	14	8.5	82	M6×1
ZFT 3208-6	111	66	100	15	38	5	9	14	8.5	82	M6×1
ZFT 3210-3	87	74	108	15	41	7	9	14	8.5	90	M6×1
ZFT 3210-5	100	74	108	15	41	7	9	14	8.5	90	M6×1
ZFT 3212-3	97	74	108	18	41	9	9	14	8.5	90	M6×1

형식

예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	기본정정격하중(N)		축방향강성 K (N/μm)
예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	동정격Ca	정정격Coa	축방향강성 K (N/μm)
ZFT 3606-5	Z	36	6	3.969	36.5	32.4	2.5×1	14600	39300	625
ZFT 3606-10	Z	36	6	3.969	36.5	32.4	2.5×2	26500	78500	1210
ZFT 3610-3	Z	36	10	6.35	37.0	30.4	1.5×1	17500	36800	404
ZFT 3610-5	Z	36	10	6.35	37.0	30.4	2.5×1	27200	61300	657

형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	볼트구멍치수		볼트구멍 W	급유구멍 Q
형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	X	Y	볼트구멍 W	급유구멍 Q	X
ZFT 3606-5	66	65	100	15	38	3	9	14	8.5	82	M6×1
ZFT 3606-10	102	65	100	15	38	3	9	14	8.5	82	M6×1
ZFT 3610-3	90	75	120	18	45	7	11	17.5	11	98	M6×1
ZFT 3610-5	103	75	120	18	45	7	11	17.5	11	98	M6×1

형식예압
방식축경
d리드
l볼경
Dw볼피치
원경
dm스크류축
곡경
dr유효권수
권수
×
서킷수기본정정격하중(N)축방향강성
K
(N/μm) 동정격Ca정정격Coa ZFT 4005-5Z4053.17540.537.22.5×11110035300661 ZFT 4005-10Z4053.17540.537.22.5×220200706001280 ZFT 4006-5Z4063.96940.536.42.5×11520043800679 ZFT 4006-10Z4063.96940.536.42.5×227600876001320 ZFT 4008-5Z4084.76240.535.52.5×11920051600687 ZFT 4008-10Z4084.76240.535.52.5×2349001030001330 ZFT 4010-5Z40106.354134.42.5×12860068600717 ZFT 4010-6Z40106.354134.41.5×23350082300854 ZFT 4010-7Z40106.354134.43.5×13830096000988 ZFT 4012-5Z40127.14441.534.12.5×13360077500733 ZFT 4016-3Z40167.14441.534.11.5×12170046500451

형식너트전체
길이
L너트
외경
D플랜지
외경
A플랜지
축경
B플렌지
면취
G씰치수
M볼트구멍치수볼트구멍
W급유구멍
Q XYX ZFT 4005-55967101153939148.583Rc1/8 ZFT 4005-108967101153939148.583Rc1/8 ZFT 4006-56670104154039148.586Rc1/8 ZFT 4006-1010270104154039148.586Rc1/8 ZFT 4008-58274108154159148.590Rc1/8 ZFT 4008-1013074108154159148.590Rc1/8 ZFT 4010-510382124184771117.511102Rc1/8 ZFT 4010-614082124184771117.511102Rc1/8 ZFT 4010-712382124184771117.511102Rc1/8 ZFT 4012-511786128184891117.511106Rc1/8 ZFT 4016-3118861282248141117.511106Rc1/8

형식예압
방식축경
d리드
l볼경
Dw볼피치
원경
dm스크류축
곡경
dr유효권수
권수
×
서킷수기본정정격하중(N)축방향강성
K
(N/μm) 동정격Ca정정격Coa ZFT 4510-5Z45106.3546.039.42.5×12990077300784 ZFT 4512-5Z45127.14446.539.12.5×13540088500811 ZFT 5005-6Z5053.17550.547.21.5×21420052500930 ZFT 5005-9Z5053.17550.547.21.5×320200788001360 ZFT 5006-10Z5063.96950.546.42.5×2001090001562 ZFT 5008-10Z5084.76250.545.52.5×2387001310001600 ZFT 5010-5Z50106.3551.044.42.5×13180087400866 ZFT 5010-7Z50106.3551.044.43.5×1425001220001190 ZFT 5010-10Z50106.3551.044.42.5×2577001750001677 ZFT 5012-5Z50127.93851.543.22.5×142800107000883 ZFT 5016-5Z50167.93851.543.22.5×142800107000883 ZFT 5020-3Z50207.93851.543.21.5×12760064300542

형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	볼트구멍치수		볼트구멍 W	급유구멍 Q
형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	X	Y	볼트구멍 W	급유구멍 Q	X
ZFT 4510-5	103	88	132	18	50	7	11	17.5	11	110	Rc1/8
ZFT 4512-5	119	90	132	18	50	8	11	17.5	11	110	Rc1/8
ZFT 5005-6	83	80	114	15	43	3	9	14	8.5	96	Rc1/8
ZFT 5005-9	103	80	114	15	43	3	9	14	8.5	96	Rc1/8
ZFT 5006-10	104	84	118	15	45	3	9	14	8.5	100	Rc1/8
ZFT 5008-10	133	87	129	18	49	5	11	17.5	11	107	Rc1/8
ZFT 5010-5	103	93	135	18	51	7	11	17.5	11	113	Rc1/8
ZFT 5010-7	123	93	135	18	51	7	11	17.5	11	113	Rc1/8
ZFT 5010-10	163	93	135	18	51	7	11	17.5	11	113	Rc1/8
ZFT 5012-5	123	100	146	22	55	8	14	20	13	122	Rc1/8
ZFT 5016-5	152	100	146	22	55	14	14	20	13	122	Rc1/8
ZFT 5020-3	147	100	146	28	55	17	14	20	13	122	Rc1/8	>	형식	예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수	기본정정격하중(N)	축방향강성 K (N/μm)
동정격Ca	정정격Coa												형식	예압 방식	축경 d	리드 l	볼경 Dw	볼피치 원경 dm	스크류축 곡경 dr	유효권수 권수 × 서킷수		축방향강성 K (N/μm)
ZFT 5510-5	Z	55	10	6.35	56.0	49.4	2.5×1	32800	96100	929
ZFT 5510-10	Z	55	10	6.35	56.0	49.4	2.5×2	59500	192000	1800
ZFT 6310-5	Z	63	10	6.35	64.0	57.4	2.5×1	34800	111000	1038
ZFT 6310-10	Z	63	10	6.35	64.0	57.4	2.5×2	63200	221000	2000
ZFT 6312-5	Z	63	12	7.938	64.5	56.2	2.5×1	47400	137000	1060

형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	볼트구멍치수		볼트구멍 W	급유구멍 Q
형식	너트전체 길이 L	너트 외경 D	플랜지 외경 A	플랜지 축경 B	플렌지 면취 G	씰치수 M	X	Y	볼트구멍 W	급유구멍 Q	X
ZFT 5510-5	103	102	144	18	54	7	11	17.5	11	122	Rc1/8
ZFT 5510-10	163	102	144	18	54	7	11	17.5	11	122	Rc1/8
ZFT 6310-5	107	108	154	22	58	7	14	20	13	130	Rc1/8
ZFT 6310-10	167	108	154	22	58	7	14	20	13	130	Rc1/8
ZFT 6312-5	123	115	161	22	61	8	14	20	13	137	Rc1/8
