헬리서트 (Heli-Sert)

1. 헬리서트

헬리서트(Heli-Sert)는 Heli-Coil , Thread Insert ,Re-Coil 등으로 부르며, 구조는 코일, 삽입을 위한 탱(Tang) , 삽입 후 탱을 제거하기 위한 흠집(Notch)으로 구성되어 있다.

용도는 경금속(알루미늄, 마그네슘, 동), 주물, 플라스틱, 목재 등과 같이 강도가 약한 모재에 강한 나사체결을 보장할 수 있도록 하며, 특히 진동이나 충격에 의한 이완현상이 발생하는 부위에 널리 사용되며, 나사산 복원(Thread Repair) 또는 나사산 보강 방법으로 알려져 있다.

2. 헬리서트 가공 추천 치수

L : 헬리서트 삽입 후 길이 (호칭 길이)
P : 나사 Pitch
d1 : Drill 구멍 경 (제품 Table 참조)

Hd (Drill 가공 깊이) ≥ L + (5.0 x P) Ht (Tap 가공 깊이)
= L + (2.5 x P) (0.25 x P) < e (삽입 고정 깊이) < (0.5 x P)

3. 작업 공구

3.1 Tap.

일반적으로 3 단계의 작업 Tap이 있다.
1번 Tap : 거친 탭, 2번 Tap : 중간 탭, 3번 Tap : 완성 탭

3.2 삽입 공구.

헬리서트를 무리 없이 삽입하도록 하는 공구로서, 수동 및 자동 공구가 있다.

3.3 절취 공구.

삽입 후 탱을 제거하기 위한 이다.

3.4 발취 공구

헬리서트를 제거할 경우 사용되는 공구이다.

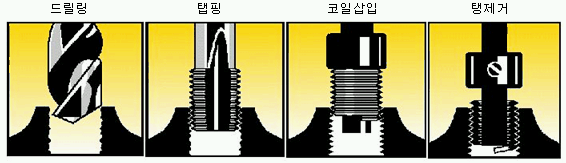

4. 조립작업

4.1 Drilling

규격에서 지정하는 직경의 Drill 을 사용하여 밑 드릴 작업을 한다.
가공 깊이는 (3. 헬리서트 가공 추천 치수)를 참조바랍니다.

4.2 Tapping

헬리서트 전용 Tap을 사용하여 Tapping 작업을 한다.
가능하면, 거친 탭⇒ 중간 탭 ⇒ 완성 탭으로 분류 된 Tap을 사용하면 좋습니다.
가공 깊이는 (2. 헬리서트 가공 추천 치수)를 참조바랍니다.

4.3 코일 삽입.

헬리서트는 삽입 전에는 Tap Hole 보다 지름이 큽니다.
삽입 공구는 제품의 탱에 토오크를 가하면, 코일 나사의 첫 번째 산의 지름을 작게 함으로써 삽입이 가능해집니다.삽입 후 높은 신장력을 가진 코일의 산은 스프링처럼 팽창하여 영구적으로 고정시킴으로 체결된 볼트를 풀 때 제품이 빠지지 않습니다.

Note.
코일을 수직으로 강하게 누르면서 삽입하면 솟아오르는 등의 불량이 발생하므로 핸들은 수평으로 가볍게 회전시키는 것이 바람직한다. 또한 삽입도중에 핸들을 역회전 하지 않도록 하세요.

4.4 탱 제거

헬리서트 삽입이 완료되면 절취공구를 삽입하고, 절취공구의 두부를 강하게 단타하여 탱을 노치에서 구부린 후 절취 한다.

4.5 헬리서트 제거

헬리서트를 제거할 경우 헬리서트 발취 공구를 삽입 완료된 헬리서트에 눌러 붙여 천천히시계 반대방향으로 회전시켜 분해한다.

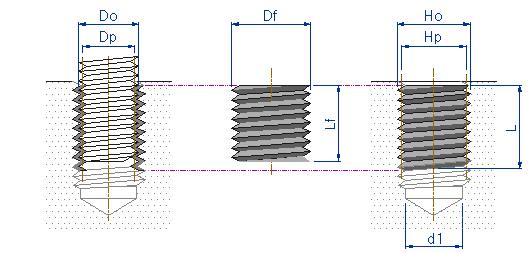

5. 헬리서트 규격 (미터 나사)

Lf (자유 길이) ≒ L(호칭길이) - (0.5 x Pitch)

Note.
1. 적용나사 : JIS B 0205 미터 보통나사,pB 0207 미터 가는나사.

Lf (자유 길이) ≒ L(호칭길이) - (0.5 x Pitch)

Note.
1. 적용나사 : JIS B 0205 미터 보통나사,pB 0207 미터 가는나사.

6. 헬리서트 규격 (유니파이 보통나사)

f (자유 길이) ≒ L(호칭길이) - (0.5 x Pitch)

Note. 적용나사 : JIS B 0206 유니파이 보통나사
1. 적용나사 : JIS B 0205 미터 보통나사,pB 0207 미터 가는나사.
