나사 체결 주의 제품

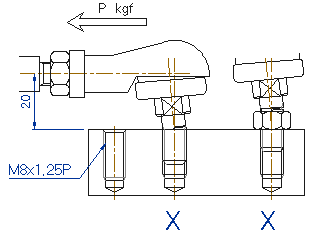

1. 링크볼 (Link Ball, Rod End) 나사 체결.
링크볼의 체결 부에 나사만을 가공함으로 머리 밑면이 밀착되지 않아서 반복하중에 의해 파손됨.
피로파괴 검토
d (Bolt 골지름)= 8.0 - 1.25 = 6.75 mm
σal (피로 한도)= 30 kg/mm²L = 20mm
σal = M / Z = (P ·L)/ { ( π ·d³)/ 32}
Pal = (σal ·π ·d³)/32
= {30 kg/mm² · π · (6.75 mm)³} / (20 mm · 32)
= 45.3 kg 피로한도 검토 (체결형태가 BOLT와 동일함)
A (Bolt 유효단면적)= (π·s/4)<4>= π · (6.75 mm)²/ 4.0 = 35.8 mm²
σs (항복응력)= 90 kg/mm²
정하중을 받는 경우
BOLT의 피로한도 Ps=0.5 ·A ·σs = 0.5 ·35.8 mm²·90 kg/mm²= 1611 kg
동하중을 받는 경우
BOLT의 피로한도 Pd = 0.4 Ps = 644 kg

1.2 THK (삼익)Catalogue

호칭번호	나사	항복점 강/td>
RBL 8	M 8 x 1.25	670 kg

1.3 분석
기존 체결에 비교 하여 670 kg / 45 kg = 15 배

1.4 결론.
Bolt 형태의 나사로 된 제품 (Bolt, Link ball , Cam follower...)은 머리 밑부분이 밀착되지 않으면 굽힘에 의한 피로파괴가 발생됨으로

머리 밑면을 밀착시켜 인장응력이 작용하도록 설계할 것.

머리 밑면을 밀착 상태를 조립 시 필히 확인할 것.

2. Ball Plunger의 체결. 설명.
Ball Plunger는 Set Screw와 유사한 형태이나, Set Screw는 Tap에 밀착하여 체결하여 사용하는 제품. 이에 Ball Plunger 완전히 체결하면 기능할 수 없고 여유를 두고 체결하면 나사부의 풀림현상이 발생됨으로, Ball Plunger의 후미에 Set Screw를 체결하거나 Nut를 사용하여 체결하여야 함.
