입출력 체크
활동기준
목적
입.출력 결선 및 작동 상태 확인

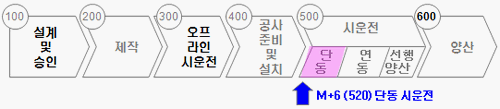

시점 (M+18 기준)
내용
▪ 주요 활동 내용
- 입출력 LIST 확보
- 입출력 결선 확인 및 점검
- 전원 입력 및 구간별 출력(동작) 확인
- 문제 발생 구간 보완대책 협의 실시
적용
기존공장 설비 : ☑ 셧다운 ☐ 주말,휴무
관련문서
입출력 점검 체크 시트 / 입출력 배선 작업 검수서
주관
- 주관팀 (사) : 제작업체
- 관련팀 : -
- 달성 책임자 : 업체 PM
- 확인 책임자: -
입.출력 결선 및 작동 상태 확인
▪ 주요 활동 내용
기존공장 설비 : ☑ 셧다운 ☐ 주말,휴무
입출력 점검 체크 시트 / 입출력 배선 작업 검수서
| 항목 | 점검 내용 | 비고 |
| 결선 상태 | 각 입출력 리스트와 기능품 입출력이 일치 하는가. 외부 입출력 케이블은 터미널 단자를 이용 했는가. | 오작동 방지 |
|---|---|---|
| 여유 공간 | 패널 내부 및 조작반에 30% 이상 여유를 확보 했는가. (리모트 입출력, 메모리, 램프) | 설계 반영 |
| 인터록 | 컨베이어와 장비간 인터록과 비상정지 HARD-WARE 로 직결 | |
| 입출력 카드 | 입출력 카드는 DC24V 로 구분 확인 (입력 DC24V, 출력 AC110V) | 초기사양 준수 |
| 입출력 리스트 | 제어회로 입출력 리스트와 디바이스 회로 리스트 확인 | |
| 입출력 동작 | 디바이스 회로 리스트 입출력 동작 상태 확인 | |
| 배선 및 결선 | 케이블 마크튜브 사용확인 터미널 확인(동력:O형식, 제어:Y형식) | 접촉불량 방지 |
| 통신 케이블 | PLC 및 통신 사양에 따라 Twist Pair Shield Cable, 동축 Cable, 광 Cable 구분 | |
| 노이즈 | 노이즈 발생에 따른 오작동이 없도록 방지대책 수립 (패널 내부 동력/제어접지 분리/시그널 케이블 분리) | 접지 분리 |
