| 단축키 | 명령어 | 내용 | 비고 |
|---|---|---|---|
| L | 선 (LINE) | 선 그리기 | |
| REC | 2점 직사각형(2P RECTANGLE) | 사각형 그리기 | 그리기 명령 |
| REC3 | 3점 직사각형(3P RECTANGLE) | 삐딱한 사각형 그리기 | |
| TC | 접하는 원 (TANGENT CIRCLE) | 3변에 점하는 원 그리기 | |
| C | 중심점 원 (CENTER CIRCLE) | 중심점 찍고 원 그리기 | |
| A | 중심점 호 (CENTER ARC) | 중심정 찍고 호 그리기 | 중심,시작,끝 |
| A3 | 3점 호 (3P ARC) | 호그리기 | |
| EL | 타원 (ELLIPSE) | 타원 그리기 | |
| POL | 다각형 (POLYGON) | 정다각형 그리기 | |
| SP | 스플라인 (SPLINE) | 자유곡선 그리기 | |
| PO | 점, 중심점(POINT) | 점 찍기 | |
| D | 치수 (DIM) | 스케치 치수 | 구속조건 |
| AD | 자동치수기입 | 스케치 자동 치수 | |
| = | 동일 구속 | 동일 크기로 맞추기 | |
| I | 수직 구속 | 형상 수직구속 | |
| CP | 원형 패터 (POLAR ARRAY) | 원형 배열복사 | 스케치 패턴 |
| RP | 직자각형 패턴 (RECTANG ARRAY) | 사각 배열복사 | |
| MI | 대칭 (MIRROR) | 대칭 복사 | |
| F | 모깍기 (FILLET) | 모서리를 필렛 | 스케치 수정 |
| CH | 모따기 (CHAMFER) | 모서리를 쳄퍼 | |
| O | 간격띄우기 (OFFSET) | 등간격 복사 | |
| X | 자르기 (TRIM) | 객체 자르기 | |
| EX | 연장 (EXTEND) | 선분 연장하기 | |
| RO | 회전 (ROTATE) | 객체 회전 시키기 | |
| MO | 이동 (MOVE) | 객체 이동 | |
| BE | 절곡부 | 절곡부 생성 | 파이프 용 |
| H | 스케치 영역 채우기 (HATCH) | 스케치 패턴넣기 | IDW용 |
| 단축키 | 명령어 | 내용 | 비고 |
|---|---|---|---|
| S | 2D 스케치 | 해당 평면에 2D스케치 작성 | 스케치 |
| S3 | 3D 스케치 | 해당 평면에 3D스케치 작성 | |
| E | 돌출체 (EXTRUDE) | 스케치를 높이로 생성 | 피쳐 생성 |
| R | 회전체 (REVOLV) | 스케치 회전체 생성 | |
| LO | 로프트 (LOFT) | 두개이상 스케치로 생성 | |
| SW | 스윕(SWEP) | 가는길에 단면선 생성 | |
| H | 구멍 (HOLD) | 구멍파기 | 피쳐 수정 |
| F | 모깍기 (FILLET) | 모깍기 | |
| CH | 모따기 (CHAMFER) | 모따기 | |
| SH | 쉘 (SHELL) | 면 두께 작성 | |
| D | 면 기울기 | 각도로 면 기울이기 | |
| TH | 스레드 | 원평/구멍에 나사선 작성 | |
| ] | 작업 평면 | 작업할 평면 생성 | 작업 피쳐 |
| / | 작업 축 | 작업할 축 생성 | |
| . | 작업 점 | 작업할 점 생성 | |
| RP | 직자각형 패턴 (RECTANG ARRAY) | 사각 배열복사 | 패턴 |
| Ctrl+Shift+O | 원형 패터 (POLAR ARRAY) | 원형 배열복사 | |
| MI | 대칭 (MIRROR) | 대칭 복사 |
| 단축키 | 명령어 | 내용 | 비고 |
|---|---|---|---|
| P | 배치 | 부품 배치 | 구성요소 |
| N | 구성요소 작성 | 조립에서 단품 제작 | |
| PC | 패턴 | 원형/사각 배열 복사 | |
| CO | 복사 | 구성요소 복사(새파일) | |
| MI | 대칭 | 구성요소 대칭복사 | |
| Ctrl+H | 대치 | 요소 대치 | |
| RA | 전체 대치 | 모든 요소 대치 | |
| C | 구속조건 | 조립 구속조건 | 위치 |
| V | 이동 | 구성요소 이동 | |
| G | 회전 | 구성요소 회전 |
| 단축키 | 명령어 | 내용 | 비고 |
|---|---|---|---|
| BV | 기준 | 기준뷰 작성 | 뷰 배치 (작성) |
| PV | 투영 | 투영뷰 작성 | |
| AV | 보조 | 보조 투영뷰 작성 | |
| SV | 단면 | 단면도 작성 | |
| DV | 상세 | 상세도 작성 | |
| BRV | 끊기 | 긴도면 끊어 표현 | 뷰 배치 (수정) |
| BO | 브레이크 아웃 | 부분 파단면 표현 | |
| CR | 오리기 | 뷰 오리기(일부분 표시) | |
| S | 스케치 작성 | 도면 스케치 작성 | 뷰 배치 (스케치) |
| BD | 기준선 | 기준 치수기입 | 주석 (치수) |
| A | 기준선 셋트 | 전체 기준 치수기입 | |
| OD | 세로좌표 | 세로 좌표 치수기입 | |
| O | 세로좌표 셋트 | 전체 세로좌표 치수기입 | |
| HN | 구멍 및 스레드 | 구멍/스레드에 주석기입 | 주석 (피쳐 주) |
| CN | 모따기 | 모따기 주석기입 | |
| PN | 펀치 | 플렛 패턴에 주석기입 | 판금용 |
| BN | 절곡부 | 중심선에 연결된 절곡부 | 판금용 |
| LE | 지시선 텍스트 | 도면에 지시선 문자 | 주석 (텍스트) |
| SY | 사용자 | 스케치된 사용자 기호 삽입 | 주석 (기호) |
| ST | 곡면 | 표면 텍스처 기호 | |
| WS | 용접 | 용접 기호 | |
| CAT | 용접선 | 모서리 용접 모양 표시 | |
| EF | 필렛 | 2D 필렛 주석 추가 | |
| F | 형상 공차 | 형상 공차기호 추가 | |
| DI | 데이텀 식별자 기호 | 데이텀 식별자 배치 | |
| FI | 피쳐 식별자 기호 | 피쳐 식별자 기호 추가 | |
| CL | 중심선 | 도면뷰에 중심선 작성 | |
| CB | 중심선 이등분 | 평행선 사이 중심선 작성 | |
| CM | 중심 표식 | 원/호 중심 작성 | |
| S | 스케치 작성 | 주석용 스케치 작성 | 주석 (스케치) |
| PL | 부품 리스트 | 부품 리스트 작성 | 주석 (테이블) |
| HTS | 구멍 - 선택사항 | 선택 구멍 테이블 작성 | |
| HTV | 구멍 - 뷰 | 선택뷰 전체 구멍 테이블 | |
| HTF | 구멍 -피쳐 | 관련 구멍 테이블 작성 | |
| RTB | 리비전 테이블 | 도면에 리비전 테이블 작성 | |
| TB | 일반 테이블 | 비어있는 테이블 작성 | |
| B | 품번 기호 | 도면뷰에 품번 표시 | |
| BA | 자동 품번기호 | 모든 모형 품번 표시 | |
| LA | 도면층 편집 | 레이어 편집 | 주석 (형식) |
| 단축키 | 명령어 | 내용 | 비고 |
|---|---|---|---|
| F2 | 화면 이동 (PAN) | 화면 이동 | |
| F3 | 화면축소 확대 | 리얼 축소확대 | |
| F4 | 화면 회전 | 화면 회전 | |
| F5 | 이전화면 | 이전 화면 | |
| F6 | 등각투영뷰 | 기본 등각투영뷰로 전환 | |
| F7 | 그래픽 슬라이스 (GRPHIC SLICE) | 스케치 단면보기 | 스케치 |
| F8 | 전체 구속조건 보기 | 스케치 구속조건 보기 | 스케치 |
| F9 | 전체 구속조건 숨기기 | 스케치 구속조건 춤기기 | 스케치 |
| F10 | ALT 단축키 목록 보이기/숨기기 | ALT키와 사용하는 단축키 |
위의 단축키가 거의 절대적이다시피 사용되고 있기는 하지만 종종 버전이 업그레이드 되면서 키가 바뀌는 경우가 있어 종종 단축키를 확인해야 합니다.
뿐만 아니라 나는 저게 죽어도 안외워진다 혹은 내가 원하는 단축키로 바꾸고 싶을 때는 아래의 방법을 사용합니다.
inventor 2021을 기준으로 작성되어 아이콘이 다른 버전과 다를수도 있으나 단어는 동일하다.

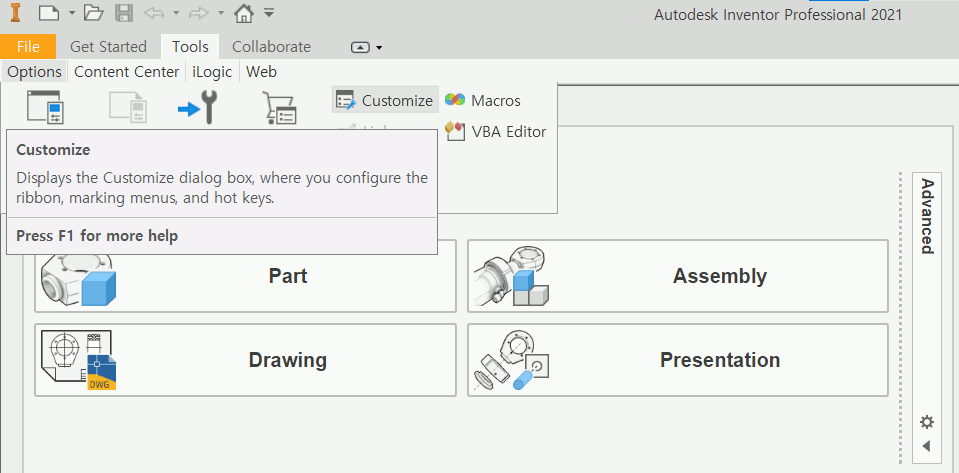

1. 인벤터 > Tool(도구) > Customize(사용자화)

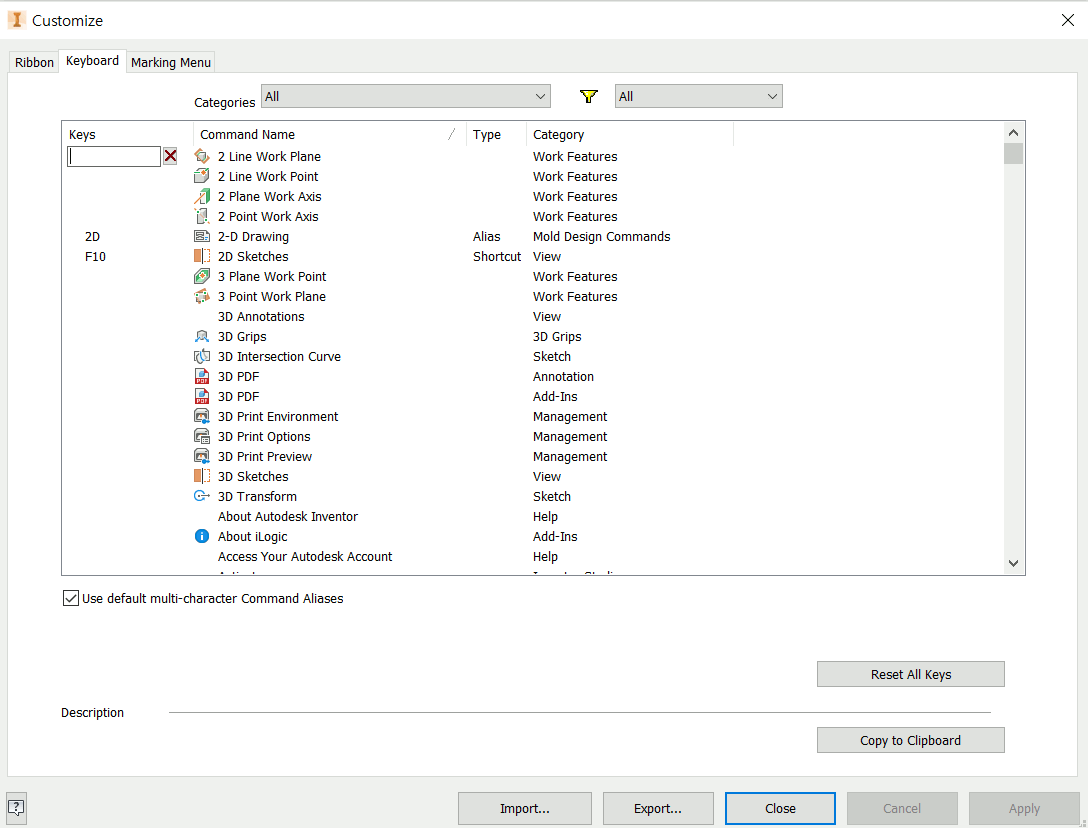

2. Ribbon 말고 Keyboard를 확인하면 keys는 단축키, command name은 하고자하는 작업 이름, category는 작업시 들어가있는 카테고리로 빈칸 혹은 이름이 써있는 곳을 더블클릭하면 단축키, 이름, 카테고리 변경 가능.

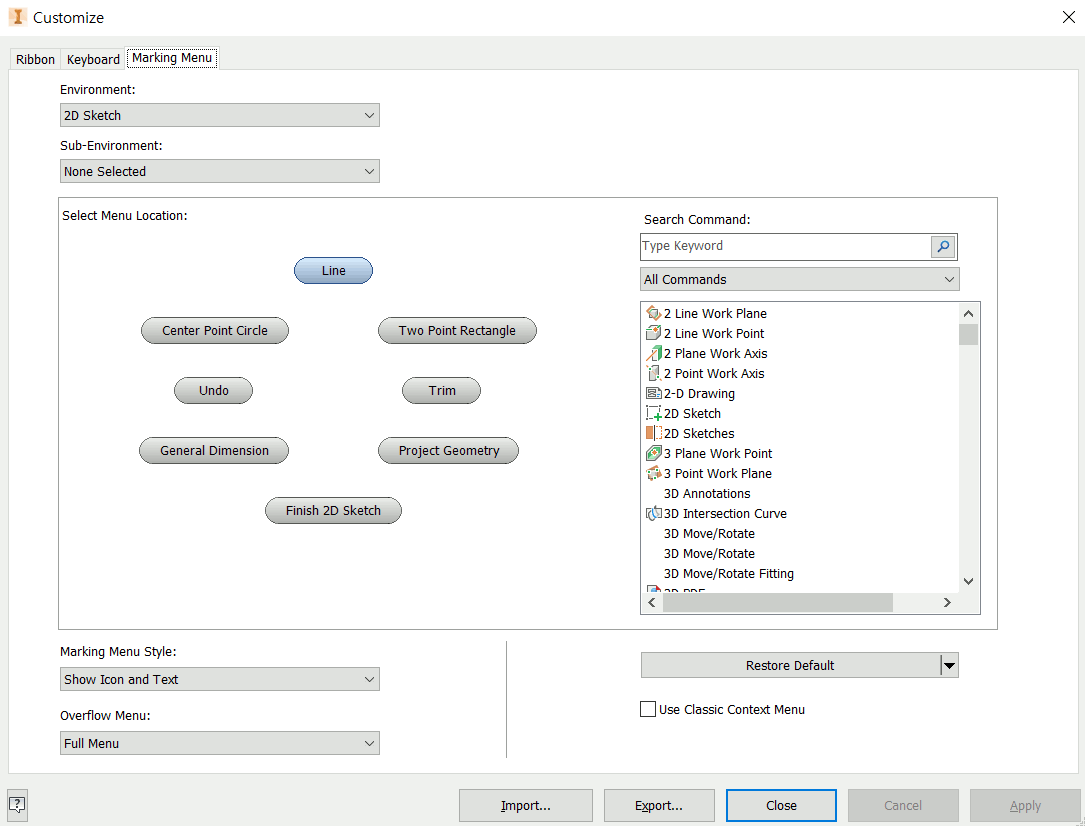

3. Marking menu는 작업시 왼쪽클릭인가 오른쪽클릭하면 뜨는 창인데 단축키를 외우면 쓸 일이 없어서... 본인의 취향대로 사용을 하든 안하든 변경하면 된다.
