Jig (FMEA)

◆ Loader HAND CLAMP 동작 Error 발생

(관리번호 : PE-000001011)

1. 발생

  1. 장소 : HMC 아산
  2. 일시 : 2009년 12월 30일

2. 문제점

  1. 가공 후 Unclamp 시 소재 위치 변경됨
    - 안착 Pad 접촉 높이가 낮아 위치 이탈 발생
  2. Gantry Loader 가 소재 Clamp 시 Error 발생

3. 개선

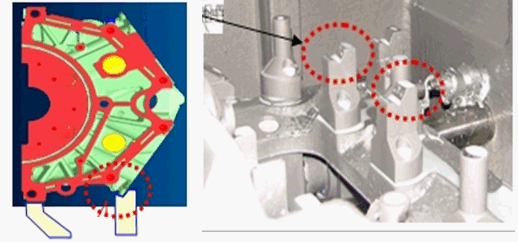

  1. 안착 Pad 높이 변경 (10mm ⇨ 20mm)
  2. Unclamp 시 소재 위치변화 최소화

4. 향후 검토사항.

  1. 승인단계 : 소재안착 Pad 폭 설계 확인
  2. 검수 (OLT): 가공 Test 후 소재 이탈 현상 확인
  3. T/OUT단계 : 연속 가공 시 Error 발생 유무 확인

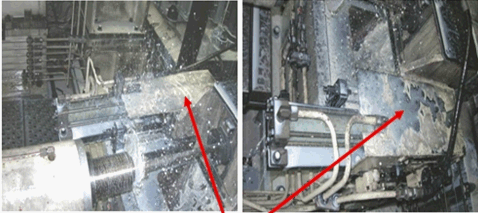

◆ Switch 내부 절삭유 침투로 Switch 작동 불량

(관리번호 : PE-000001604)

1. 발생

  1. 장소 : HMC 전주
  2. 일시 : 2010년 01월 04일

2. 문제점

  1. Unit 동작 확인 Limit Switch 작동상태 불량 (발생빈도 : 3 ~ 4 회 / 주)
  2. 절삭유 침투로 에러 발생
  3. 방수형 Limit Switch 미사용

3. 개선

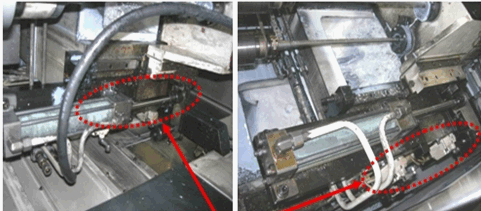

  1. 설비 내부에 사용된 각종 센서에 절삭유 및 칩 등의 영향이 없도록 Cover 설치
  2. 절삭유의 영향을 받을 수 밖에 없는 경우는 방수형 Limit Switch 및 케이블 사용

4. 향후 검토사항.

  1. 설계 단계 : 방수형 Switch 사양 선정
    - 절삭유 유입 방지 위치 및 구조 결정 (Switch 위치 : 외부 또는 상부)
  2. 승인 단계 : Switch 사양 및 위치 확인
