NC Rotary Table
(machining Center Jig용)

Machining Center 용 Rotary Table 의 부품 공용화 및 단순화 위해 표준을 다음과 같이 정한다.

Ⅰ. 목 적

Machining Center 에 사용되는 Rotary Table의 사양표준화 및 보전 부문의 호환성을 도모 함
단,표준 이외의 사양에 대해서는 동일 모델이나 크기가 다를 경우는 표준사양에 준하여 따르며, 다른 사양은 추후 별도 규정에 의해 적용 한다.

Ⅱ. 내용

  1. Index Table (B축) 표준.
  2. Tilting Table (A축) 표준.
  3. Index Table용 Base 표준.
  4. Tilting Table용 Base 표준.

Ⅲ. 설계 시 주의 사항

  1. 표준 사양에서 임의로 Table의 취부용 홀(Pin ,Tap)의 위치를 변경하지 말 것.
  2. 현재 사양 표준화된 사양은 FANUC Motor 취부 사양 임.
  3. Tilting Table의 경우에는 Driver 측과 Support 측 조합하여 1 Set 이다.
  4. Index + Tilting (A축+B축) Table의 경우에는 위 표준 사양에 준하여 사양 결정할 것.

Ⅳ. 적용 시점

  1. 2011 년 1월 이후 설계
  2. 표준 Machining Center (사양 : SLH 500) ) 용 전체 장비에 적용 함.
 
 
 
2011.12.01초도 제정 (김창열)

1. Index Table (B축) 표준.

(1) Spec : MDO 503R - ***, Maker: MMK
(2) 도면

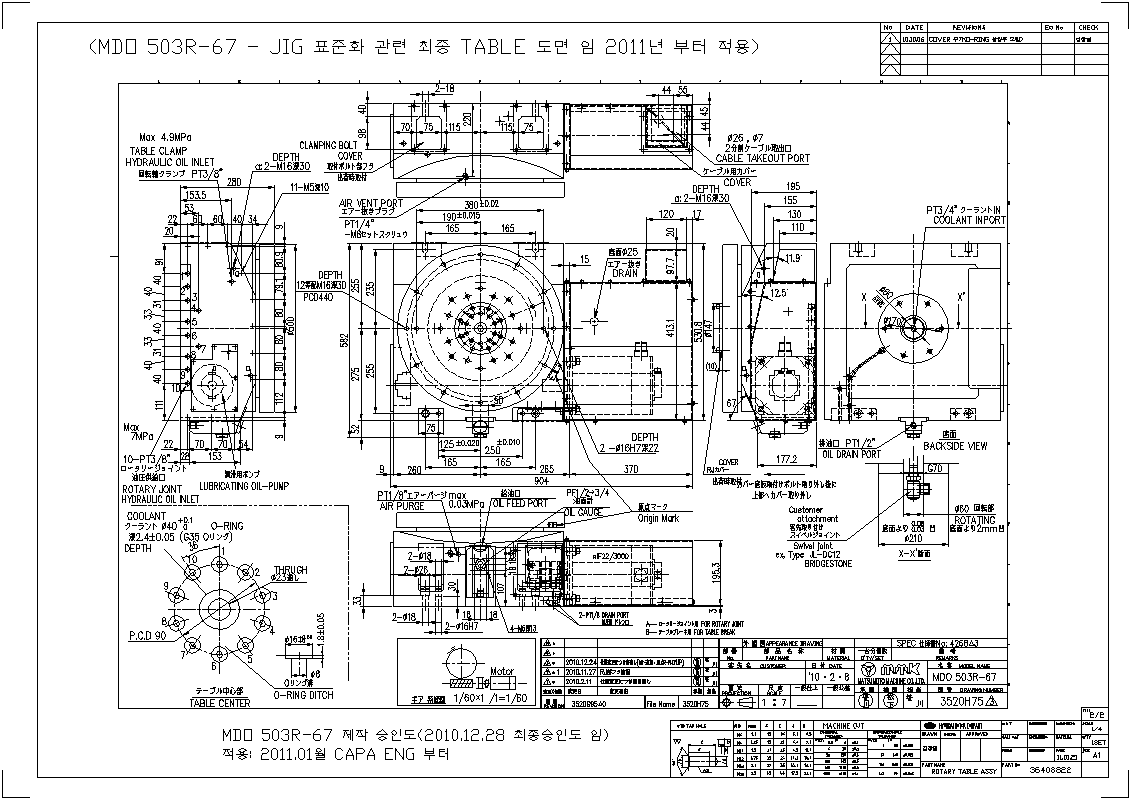

- Jig 표준화 관련 최종 Table 도면 ☞도면 보기
( Spec : MDO 503R - 67 , 도번 : 36406822 , 2011년 12월 28 일 승인)

구분사양비고
크기Table 지름 : ø 500 mm
높이 : 280 mm (수평)
외곽 : 904 (W) mm x 582 (B) mm x (H) 280 mm		-
회전수Table Max : 33 rpm
Motor : 2000 rpm
감속비 : 1/60 (웜휠 잇수 : 120 개) 		-
정밀도분활 정확도 : 12 Second(초)
반복 정도 : ±2 Second(초)
최소 분해 설정 : 0.001 Degree(도)		-
사용 조건고정 토크 : 3067 Nm (313kgf∙m)
사용 압력 : 4.9 MPa (50 kgf/cm2)
수평 하중 : 900 kg ,
절삭토크 : 686 Nm (70kgf∙m)		-
중량430kg-
브레이크DRUM Type-
모터α22/3000i (A06B-0247-B100) , FANUC-
색상지정색-
윤활ISO, VG 100~150 (추운 지방 VG100) : 3.8ℓ-

주의)

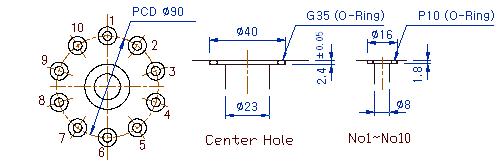

  1. Index Table 배관 Hole 은 표준으로 가공이 되어 있으므로 변경이 불가한다.
  2. Hole 번호 1 ~10 은 임의로 변경이 불가하며, 위치를 회전하여 사용할 수 없습니다.
  3. Hole 번호는 Circuit 에 명기하여야 하며, Jig 의 번호와 일치하여야 한다.
  4. Table 상면 추가 가공은 표준으로 임의로 취부용 홀(Pin ,Tap)의 위치를 변경하지 말것.
    (Jig 설계 시 필히 확인 바랍니다)

2. Tilting Table (A축) 표준.

(1) Spec : MDU 403R - *** , Maker : MMK
(2) Tilting Table의 구성은 Driver 축과 Support 축이 조합되어 사용된다.
(3) 도면
- Jig 표준화 관련 최종 Table 도면
( Spec : MDO 503R - 67 , 도번 : 36408875 , 2011년 12월 28 일 승인)

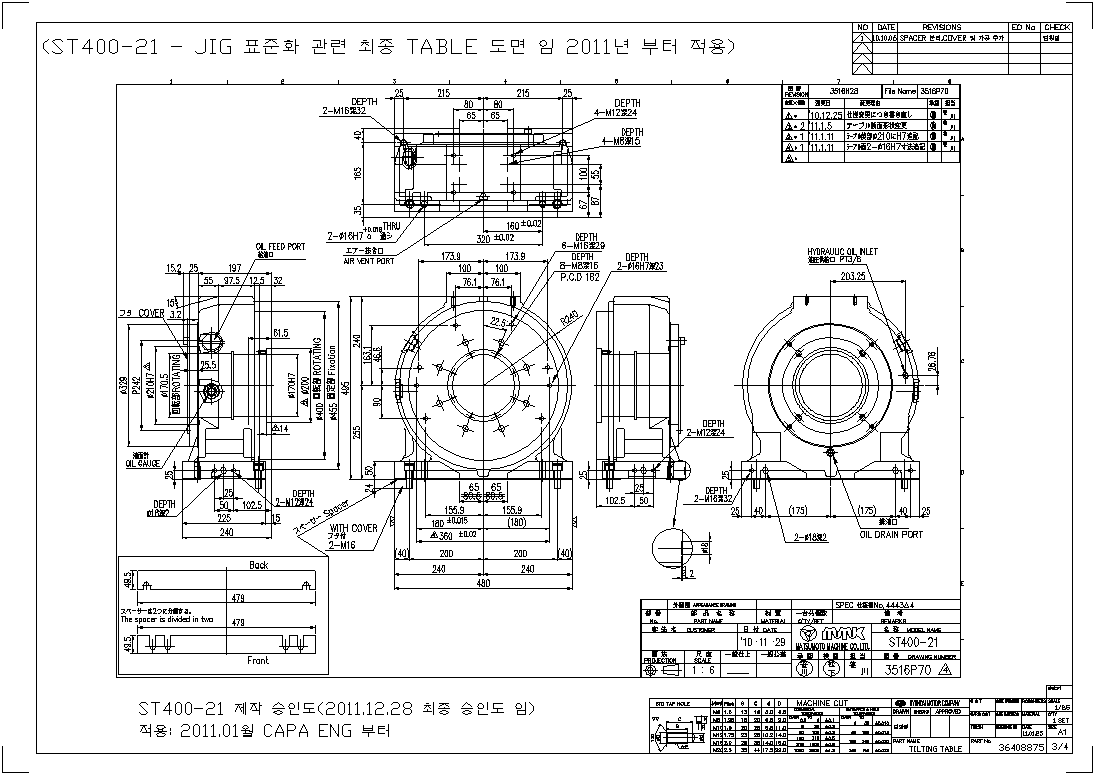

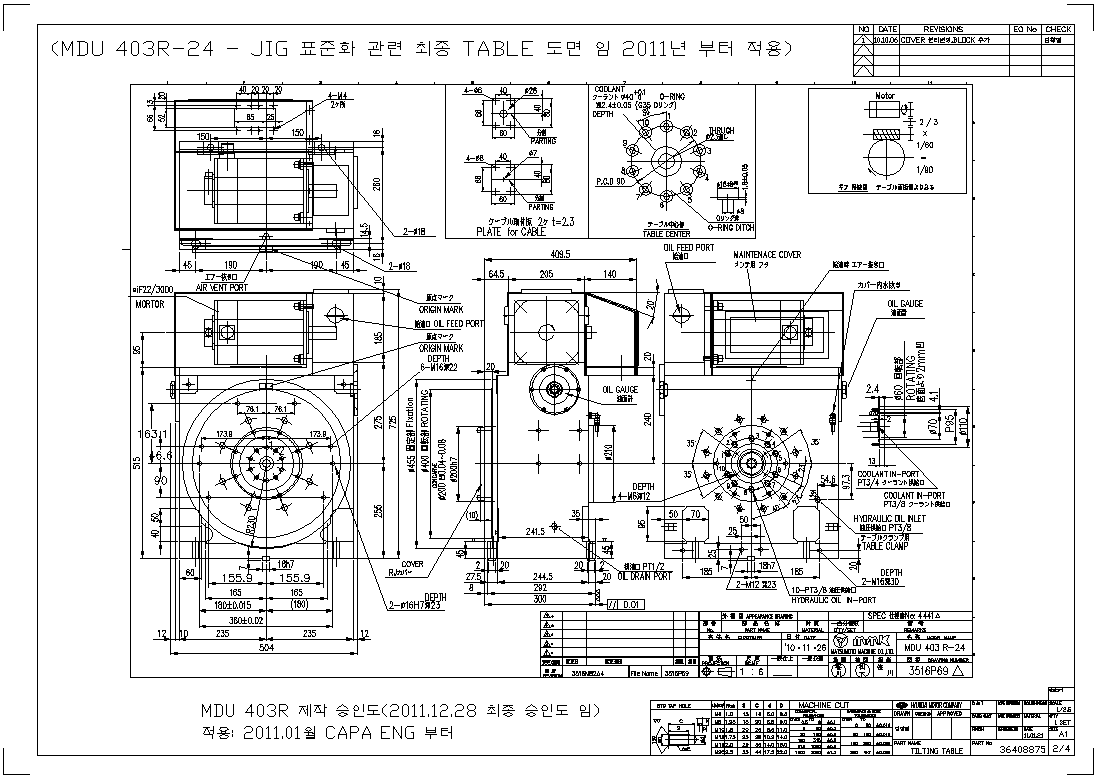

☞ Driver 도면 보기, ☞ Support 도면 보기
구분사양비고
DriverSupport
크기Table 지름 : ø 400 mm
센터 높이 : 255 mm
외곽 : 504 mm x 409.5 mm x 725 mm
가이드 블록 폭 : 18 h7 mm		Table 지름 : ø 400 mm
센터 높이: 255 mm
외곽 : 480 mm x 240.5 mm x 495 mm
Table 관통홀 : ø 170 mm		조합 센터
높이 허용차
±0.01 mm
회전수Table Max : 33 rpm
Motor : 3000 rpm
감속비 : 1/90 (웜휠 잇수 : 120 개)		- 
정밀도분활 정확도 : 12 Second(초)
반복 정도 : ±2 Second(초)
최소 분해 설정 : 0.001 Degree(도)		- 
사용 조건고정 토크 : 4675 Nm (477 kgf∙m )
사용 압력 : 4.9 MPa (50 kgf/cm2)
수직 하중 : 350 kg
절삭토크 : 1470 Nm (150 kgf∙m)		고정 토크 : 4675 Nm (477 kgf∙m )
사용 압력 : 4.9 MPa (50 kgf/cm2)
수직 하중 : 350 kg
절삭토크 : 1470 Nm (150 kgf∙m)		 
중량450kg200 kg 
브레이크DRUM TypeDRUM 
모터α22/3000i (A06B-0247-B100) , FANUC- 
색상지정색지정색 
윤활ISO,VG 100~150 (추운지방 VG100)Driver 와 동일 오일 

주의)

  1. Tilting Table 배관 Hole 은 표준으로 가공이 되어 있으므로 변경이 불가한다.
  2. Hole 번호 1 ~10 은 임의로 변경이 불가하며, 위치를 회전하여 사용할 수 없습니다.
  3. Hole 번호는 Circuit 에 명기하여야 하며, Jig 의 번호와 일치하여야 한다.
  4. Table 상면 추가 가공은 표준으로 임의로 취부용 홀(Pin ,Tap)의 위치를 변경하지 말것.
    (Jig 설계 시 필히 확인 바랍니다)

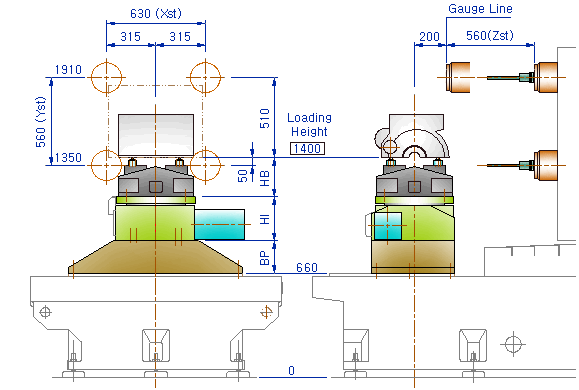

3. Index Table 용 Base의 표준.

  1. 확인: 가공Work의 크기가 스핀들의 이동경로 영역에 있어야 함.
  2. Work Height (Work 하면 기준) FL+1400
  3. Index Table:36408822(MDO503R- ) Maker : MMK

Table Base
부품번호		Base높이
(BP)		IndexTable
(HI)		Jig 높이
(HB)		Base
부품번호		Cover
부품번호		Work Height
FL+Work 하면
3220176316028030012234020122340241400
3220176421028025012234021122340241400
3220176526028020012234022122340241400
3220176630028016012234023122340241400

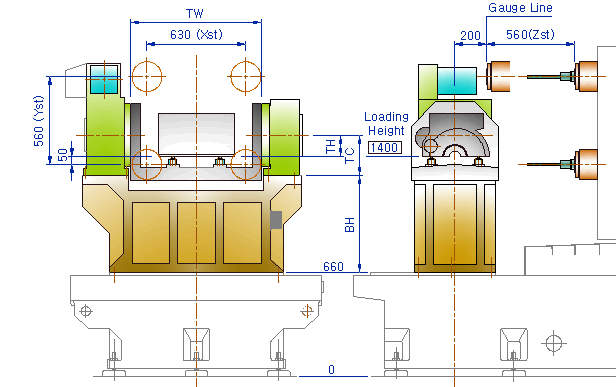

4. Tilting Table 용 Base 표준.

  1. 확인: 가공Work의 크기가 스핀들의 이동경로 영역에 있어야 함.
  2. Work Height (Work 하면 기준) FL+1400
  3. Tilting Table의 구성은 Driver 축과 Support 축이 조합되어 사용된다.
Table Base
ASSY NO		BaseTable Center
(660+BH+TC)		TCTHBase
부품번호		Cover
부품번호		Work Height
FL+Work 하면
높이(BH)폭(TW)
32201768655800157025517012234029122340251400
32201769605800152025512012234030122340261400
32201770655630157025517012234031122340251400
32201771605630152025512012234032122340261400
