Bed (FMEA)

◆ Servo Motor 가 Coolant 에 침수

1. 발생

1. 장소 : KMC 소하리
2. 일시 : 2006년 08월 05일

2. 문제점

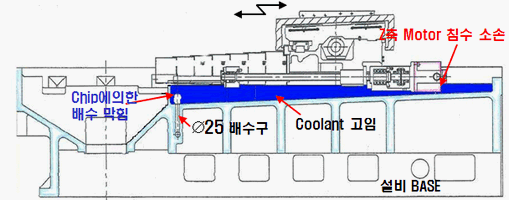

1. 가공 Chip 이 Bed 하부 절삭유 배출구를 막아 절삭유 넘침
2. Z축 Servo Motor 가 Coolant 에 침수되어 소손 발생

3. 개선

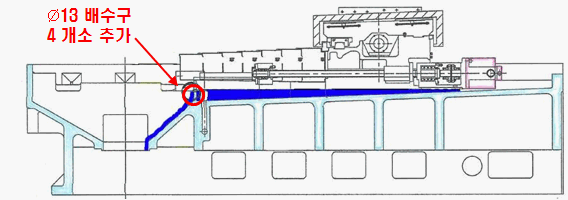

1. 기존 장비 : Bed 전면부 Coolant Drain 용 Hole 추가 가공
2. 신설 장비 : 설비 Bed 전면부 Coolant Drain 용 턱 신설
   - Coolant Drain용 Hole 𝜙25 → 𝜙50 확대
3. Chip 유입방지 커버 보완

4. 향후 검토사항.

1. 승인단계 : CHIP 및 절삭유 배출성 CHECK
2. 검수단계 : 연속 가공 후 Chip 누적상태
