Spindle(FMEA)

◆ 실린더 CLAMP 동작 불량

1. 발생

1. 장소 : HMI 카파
2. 일시 : 2013년 08월 04일

2. 문제점

1. 실린더 CLAMP 확인 신호 이상

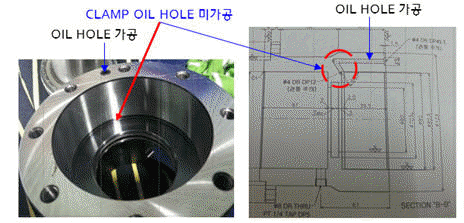

2. 실린더 CLAMP OIL HOLE 미가공

3. 개선

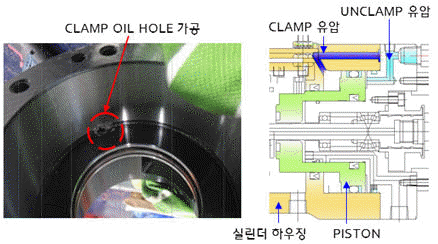

1. 실린더 하우징에 CLAMP OIL HOLE 가공

4. 재발 방지 방안

1. 실린더 단독으로 동작 TEST 실시후 스핀들에 조립
2. 실린더 CLAMP 확인 신호 : 0.5sec이내 동작 여부 확인

◆ 스핀들 플랜지 고정 볼트

1. 발생

1. 장소 : HMI 카파
2. 일시 : 2013년 06월 12일


2. 문제점

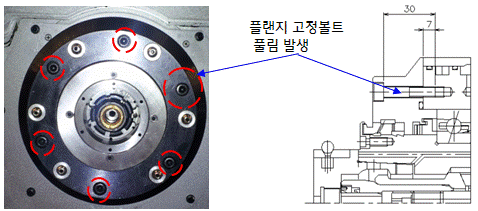

1. 플랜지 고정 볼트 풀림 발생
2. 주물 가공시 진동에 의한 풀림 발생


3. 개선

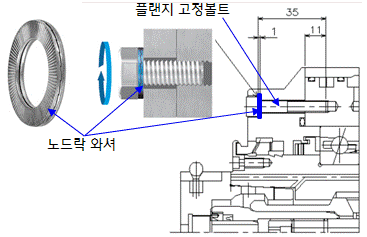

1. 스핀들 플랜지부 조립에 노드락 와셔 추가

4. 재발 방지 방안

1. 설계 도면 변경을 통한 노드락 와셔 추가
2. 노드락 와셔 조립 여부 및 체결 토크 전수 검사 실시

◆ 스핀들 윤활 압력 이상 (관리번호 : E-20-02-U-DR-001)

1. 발생

1. 장소 : HMC 웅산
2. 일시 : 2009년 04월 23일

2. 문제점

1. 주축 스핀들 Oil-Air 윤활 장치의 Air 공급 압력 이상 발생
2. 윤활 장치의 Air 공급 압력 Setting 이상

3. 개선

1. Air Regulator Setting 값 조정 : 4.0 ⇨ 4.2 Bar


4. 향후 검토사항.

1. 압력 Setting 값은 설계도면 및 명판과 일치시킬 것.
