1.1 제작사양서
HMC 표준부품 준수 (전체입체 구상도, 취부 구상도, 회로도, 실린더, 등)
1.2 제작일정표
출도, 부품제작, 조립도 (유닛, 서브어셈블리, 배관배선) 입회, 설치 등
2.1 스테이션 단면도 (커버, 덕트, 배관도, 배선도, 기기 배치도 등)
2.2 지그 구상도
2.3 공구ing Lay-out
2.4 절삭공구도
2.6 총조립도(1 / 200) (평면도, 정면도, 측면도)
- 커버, 덕트, 배관도, 배선도, 기기 배치도
2.7 기초도
2.8 부분 조립도 (기어 박스, 스핀들, 이송장치, 로더 장치등)
2.9 유압, 공압, 증기, 냉각, 윤활유, Gas의 시스템 및 회로도
2.10 설비간의 설계용 도면
(소재 이송장치, 설비간의 접점부 도면)
2.11 집진 덕트 부착용 도면
2.12 호이스트 설치용 관계도면
2.13 전기회로도
1) 강전회로도 2) I / O 회로도 3) 소프트웨어 회로도
2.14 동작 순서표
2.15 기계 및 전장부품 리스트
2.16 제어반, 조작반 외형도
2.17 제어반내 기기 배치도
2.18 조작반 명판도
2.19 기기용량 일람표
2.20 시스템 구상도 (NC, 컴퓨터)
2.21 기종검지 / 기종교환, 매트릭스 표
2.22 전기, 에어, 기스, 용수, 작동유, 윤활유 사용량 리스트
3.1 가공정도 검사표
3.2 사이클 타임 실적표
3.3 연속 500 사이클 공운전 실적표
3.4 소음측정 데이터
3.5 급유 지침서
3.6 예비부품 리스트, 도면( 중요부분 내부 조립도 포함)
3.7 주축 이송 모터의 전류치 (부하 / 무부하) 측정 데이터
3.8 기계 정적 / 동적 정도 검사표
3.9 소모부품도 및 일람표
3.10 사양 및 승인 회의록
4.1 전기회로도(강전회로, I / O회로, SOFT회로도, CD-ROM)
4.2 데이터 시트 (프로그램 파리미터)
4.3 전장품 리스트
4.4 취급설명서 및 교육(기계, 전장)자료
모든 자료와 도면은 CD 로 추가 제출할 것
5.1 취급설명서
1) 설비사양
2) 취급요령
3) 보수조정요령
4) 사용부품 리스트 (유공압 부품 등)
5) 조정기준
6) 보수기준
- 관리항목 점검표 (윤활 및 유압 작동유, 급유 지침서 포함)
- 관리항목 배치도
- 시업 점검표
- 긴급 연락처
7) 소모품 일람표
8) 소모품 도면
9) 전체도 (총조립도)
10) 특수구조 해설
11) 유압, 공압 , 증기, 냉각, 절삭유, GAS 및 윤활유 회로도
12) 절삭조건
13) 주요사용 부품 (일반 구입품 )의 취급 설명
조정요령도, 도면 (카탈로그 등)
5.2 기계도면
1) 총조립도
2) 기초도
3) 지그 조립도
4) 공구 조립도
5) 기계도 (구동 계통도, 소재 공급방법)
6) 반송도
7) 계통도
8) 스핀들, 샤프트, 기어 가공도 및 조립도
9) 유닛 (스핀들 유닛, 이송 유닛 등)
10) 기어 트레인
11) 특수기구도(보정장치, 드레서, 절입장치 등)
5.3 사진 (설비 정면 전경)
5.4 전기회로도 (강전회로도, I / O회로도, SOFT회로도, DUMMY일람표, 고장진단 일람표)
5.5 데이터 시트(프로그램, 파리미터, 프로피 디스크, 리스트)
5.6 동작 순서표 (타임 차트)
5.7 기계본체 배선도
5.8 전장부품 리스트
5.9 제어반, 조작반 외형도
5.10 제어반 내부 기기 배치도
5.11 조작반 명판도
5.12 기기 용량 일람표
5.13 전기검사 성적표 (CHECK 리스트)
5.14 MELSEC-A 파리미터 시트 (프로피 디스크, 데이터)
5.15 시스템 구성도
5.16 보증서 (NC, 계측기, 등)
5.17 기종검지 / 기종교환의 일람표
5.18 전동기 부하 전류 측정표
5.19 최종 제출자료 체크시트
5.20 NC 설명서 (사양, 취급설명, 보수, 결합)
6.1 총조립도에는 반드시 작업표시 기호를 기입할 것.

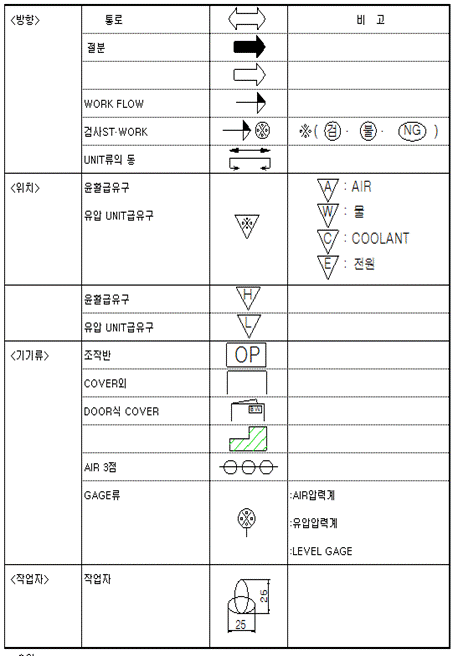

작업표시 기호
6.2 유압, 공압, 윤활, GAS회로는 KS규격에 준해서 표기하며 용량을 기입할 것
6.3 공구ing 도면 "HMC 공구설계 공통사양서"에 준할 것
6.4 도면은 3 각법으로 표시할 것
6.5 국제 단위계 (SI)로 기입하고 종래 단위계를 병행기록 할 것.
6.6 제출 서류는 전부 한글로 제출함을 원칙으로 하고 외국어의 경우 번역 혹은 병행 기록할 것
6.7 제출 부수는 4부 (기계, 전장)
7.1 도면 크기는 A4 로 할 것.
7.2 최종 제출 도면은 A3 를 원칙으로 하고 단 축척에 의해 문자 및 숫자가 해독이 곤란한 경우
A2 이상으로 할 것
7.3 도면은 바탕은 흰색으로 할 것. (청사는 불가)
7.4 파일은 일반 시판품의 A4 파이프 바인더로 할 것.
7.5 바인더 두께는 70 mm 이하로 하고, 복수로 분할도 가능함.
7.6 파일 표면에는, 설비명칭 및 제조회사 명칭을 기입하고, 뒷면에는 기입하지 말것 (부록 참조)
