| 분류 | Code | 항목 |

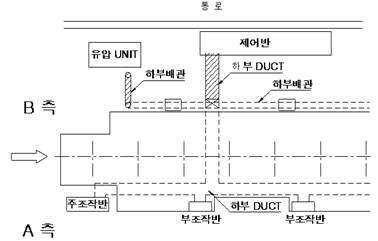

| 배치 | B60-01 | 계략도 본체와 "제어반", 본체와 "유압 탱크"의 연결 배관, 배선은 지상배관, 배선으로 할 것. ( 단, 기존 공장의 배관 방식은 별도 협의 후 결정할 것) |
| B60-02 | 제어반, 유압유닛, 절삭유 탱크는 작업자 반대측에 설치하고, 배선 덕트, 유공압 배관, 절삭유 배관도 작업자 반대측을 원칙으로 하고 베드 뒤 하부에 설치. | |
| B60-03 | 제어반 및 유압 유닛과 설비 본체와의 통과도 지상배관 배선일 것. | |
| B60-04 | 지상배관 및 배선은 작업자 보행을 우선하고, 설비 구성에 따라 개별적으로 협의 결정한다. |
| 분류 | Code | 항목 |
| 배선 /

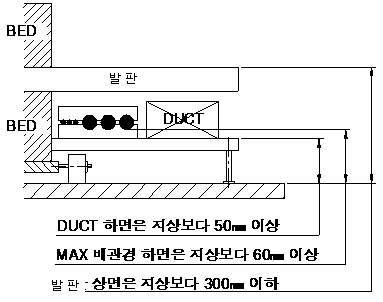

배관 시공방법 | B60-05 | 지상배관 및 배선은 예1) 을 기본으로 하지만 치수상 곤란한
경우 발판높이 300 mm 이하로 하고 보수성을 고려할 것. 예1) 베드 후면 하부에 공간이 있는 경우  예2) 베드 후면 하부에 공간이 없는 경우  |
| B60-06 | 덕트 배관 지지용 브래킷은 앵글 40 x 40 - t 5정도로 한쪽을 베드 본체에 볼트 체결 또는 용접, 반대쪽은 바닥에 지지구를 설치할 것. | |
| B60-07 | 배관류의 지지는 멀티-클램프 또는 파이프- 클램프를 사용하여 지지하고, 10 kgf/cm2이하의 배관은 U-볼트 사용도 허용함. |
| 분류 | Code | 항목 |
| 배선 /
배관 시공방법 | B60-08 | 배관위치는 설비 중심에서 에어-윤활-유압-절삭유-덕트의 순서를 원칙으로 할 것. |
| B60-09 | 덕트의 덮개는 매미 고리식 경첩으로 하고, 예1) 의
경우는 스테이션 간 (베드간)은 상기 방식으로, 베드의 측면부분은 덕트의 횡측에 덮개를 설치. | |
| B60-10 | 베드 뒷부분에는 설비 레벨 교정 및 앵커 작업을 할 수 있는 공간을 확보할 것. | |
| B60-11 | 베드의 기초 및 클램퍼가 작업자 측에 있는 경우 작업자의 보행에 방해되지 않도록 할 것. | |
| B60-12 | 설비 후면부의 청소 작업을 고려해서 발판의 다리, 덕트 및 배관류의 지지 클램퍼 등은 깨끗이 마무리 할 것. | |
| 배관 조인트 | B60-13 | 배관의 재질은 금속으로 하고 고정설치를 원칙으로 한다. 불가시에는 HMC의 승인을 득할 것. |
| B60-14 | 파이프 길이는 4 m 이하로 제한하며, 연결 조인트를 최소화 할 것. | |
| B60-15 | 배관 조인트는 베드 후면에 설치하지 않고, 스테이션 사이에 설치. (단 매니폴드에서 분기된 것은 체결작업에 지장이 없으면 후방에도 가능) | |
| B60-16 | 매니폴드에서 액추에이터 사이는 조인트가 없는 것이 원칙임. | |
| B60-17 | 베드 측면에 부착된 배관은 발판 설치에 지장을 주지 않을 것. | |
| B60-18 | 덕트 및 배관은 최소의 크기로 할 것. | |
| 1 차측 ON / OFF 보급 장소 집중화 | B60-19 | 1차 전원, 에어, 용수의 ON-OFF 및 윤활유 공급원은 보기 쉽고, 조작이 쉬운 장소에 집중화 할 것. |
| 배선 / 배관 금지 장소 | B60-20 | 칩이 떨어지는 장소, 쌓이는 장소 및 베드 상면에는 배선 및 배관을 피할 것. |
| B60-21 | 고온 발생부 근처에는 배선을 피할 것. | |
| B60-22 | 솔레노이드 밸브 및 단자 박스의 배관 및
배선은 보수 점검에 지장이없도록 구성하고 잘 보이도록 할 것. |
| 분류 | Code | 항목 |

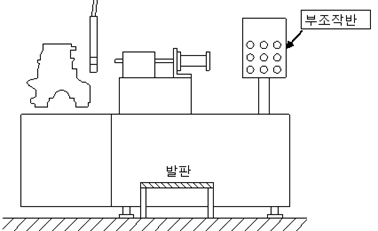

| 발 판 | B60-23 | 기본적으로 작업자 측은 발판이 없으며 공구교환이 어려운 장소에 한하여 발판을 설치할 것.  |
| B60-24 | 23 항 중 배관류가 베드에 붙어있고 통상작업으로 배관을
밟을 가능성이 없는 경우는 불필요함. | |
| B60-25 | 발판의 설치는 설비 제작사에 한다. | |

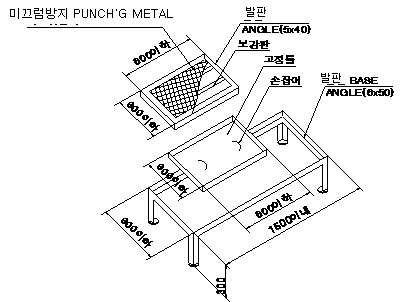

| B60-26 | 발판 재료는 하기를 원칙으로 할 것. (목재 사용금지) |
| 분류 | Code | 항목 |
| 발 판 | B60-27 | 발판은 끼워 넣는 방식으로 하고, 발판은 외력에 의해
움직이지 않도록 견고하게 고정시킬 것. |
| B60-28 | 발판 베이스는 600 mm x 1500 mm 이하 , 발판은 600 mm 이하로 할 것. | |
| B60-29 | 발판 높이는 300 mm 이하를 기본으로 한다. | |
| B60-30 | 발판 고정대는 쉽게 들어낼 수 있도록 할 것. (베드에 고정, 배관류의 간섭이 없도록 할 것.) | |
| B60-31 | 스테이션간의 발판은 아래 그림과 같이 베드에서 발판 취부 STAY를 설치, 발판 베이스의 다리는 유닛 간의 공간내 중앙부에 설치하지 말것.  | |
| B60-32 | 바닥이 경사진 경우에도 밟는 곳은 수평으로 할 것. | |
| B60-33 | 발판의 도색은 기계색으로 할 것. | |
| 승인도 기재사항 | B60-34 | 지상 배관 및 배선 방식의 설비는 하기 내용을 총조립도에 기재할 것. - 덕트 크기 및 위치, 배관의 경로 및 크기, 발판 범위 - 전기 배치도와는 별도로 할 것. |
