커버(Cover)

분류	Code	항목

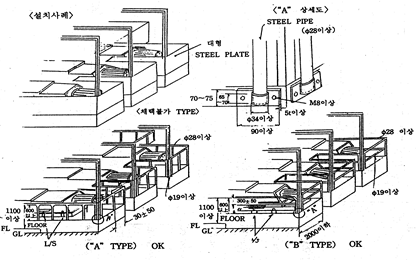

설치 장소 커버 개략도	B70-01	아래 그림과 같이 할 것. (1) 설비 후면 방책 설치 표준 예 (2) 로봇 및 자동창고 설치 표준 예

분류	Code	항목
도어 스위치	B70-02	공구 교환시의 개폐 커버에는 안전용 플러그 스위치 또는 리미트 스위치를 취부하며, 회전장치 및 로더 등의 구동부의 커버에도 설치한다
	B70-03	도어 스위치 OFF 즉시, 비상정지 할 것.
	B70-04	도어 스위치 설치 장소 및 부착 방법은 본사양서 P.xxx 를 참고할 것.
커버 높이	B70-05	가공부, 칩, 절삭유 등의 상태를 커버 외부에서 확인가능 하도록 하고, 높이는 발판면으로 부터 1500 mm 가 원칙임. 단, 안전 문제가 없을 경우는 1200 mm 까지 가능하나 상세한 것은 협의 후 결정 .
가공부 점검 창	B70-06	가공부의 목시화를 위하여, 1) 철망 2) 폴리카보네이트 재질의 점검창을 반드시 설치할 것.
소재 접근성	B70-07	아이들 스테이션의 소재에는 최단거리로 가깝게 커버를 할 것.
	B70-08	스테이션간 커버는 조작성 향상을 위하여 기둥이 없는 형식으로 할 것.
강 도	B70-09	커버는 사람이 기대어도 흔들리지 않고 사람의 중량에 견딜 수 있도록 강도가 있을 것.
중량 / 구조	B70-10	커버는 10 kg 이하이고, 한 사람에 의해 탈착이 가능할 것.
탈 착	B70-11	커버의 탈착은 바깥에서 조작이 가능한 구조일 것. (너트 고정, 볼트 는 종류를 통일할 것)
틈새	B70-12	여닫이형의 커버에는 사람의 손가락이 들어가는 틈새가 없을 것.
보수 점검창	B70-13	커버 내부에 취부되어 있는 기기류 (오일 레벨 게이지 등.) 에는 보수 점검이 될 수 있도록 창을 설치할 것. (도어 스위치를 열지 않아도 점검이 될 수 있도록 할 것.)
측면 커버	B70-14	스테이션의 양측면은 양 슬라이딩 방식 커버를 할 것.
	B70-15	슬라이드 커버의 좌우 모두 철판 커버로 하고, 투명 창은협의에 준하여 설치할 것.
	B70-16	안전 플러그 또는 리미트 스위치를 반드시 취부할 것.
	B70-17	보강 지주는 중앙부 지주와 조작반 지주 혹은 밸브 지주를 사용하고 지그 측은 지주대를 설치하지 말것.
	B70-18	커버의 조작 용이를 위하여 상부와 하부에는 롤러 가이드를 취부하고, 좌우 가이드 부를 길게 할 것.
	B70-19	가공 헤드의 아래쪽까지 안전 커버를 열수 있을 것.

분류	Code	항목
측면 커버	B70-20	가공헤드와 커버 사이를 가능한 넓게 하고 일상 보수가 용이하도록 할 것.
	B70-21	공구 교환시 개폐필요 커버는 슬라이드 식으로 할 것.
	B70-22	유닛의 공구교환 위치는 설비 전면에서 최대한 가까울 것 (목표 400 mm 이하)
후면 커버	B70-23	안전방책을 (부록NO.18-1 참조) 설치하는 것을 기본으로 하고, 절삭유 또는 칩 비산 등의 부위에는 협의에 의해 커버 설치
유닛 전면	B70-24	하부는 끼워 넣기식, 상부는 걸치기식으로 고정할 것. (별도의 공구를 사용하지 않고도 분리 가능할 것)
유닛 전면 커버	B70-25	가공시에 절삭유 또는 칩이 비산되지 않도록 전면에 국소 커버를 취부할 것.
	B70-26	가공 헤드의 전면 커버는 절삭유가 누수 되지 않는 구조로 하고 공구 교환에 지장이 없을 것.
	B70-27	공구파손 검지는 전면 커버의 외부에 취부할 것. (원칙)
스테이션 사이 상면 커버	B70-28	소재를 상부로부터 들어내는 것이 가능하도록 할 것.
	B70-29	투명창을 설치하여 주변이 밝도록 한다.
여닫이 문 커버	B70-30	여닫이 문 커버 취부의 경우 HMC의 승인을 득할 것.
	B70-31	여닫이 문 내측 하부에는 절삭유 받이를 설치할 것.
예비 스테이션 커버	B70-32	장래 유닛 추가 예정인 스테이션에는 커버를설치하지 않아도 됨.

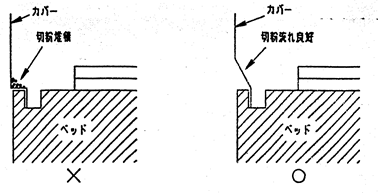

절삭유 대책	B70-33	절삭유 비산방지 커버는 평탄부를 없게 하여 칩이 쌓이지 않는 형상으로 할 것.
	B70-34	절삭유 및 칩의 비산이 없도록 커버를 발생원에 최대한 근접하여 설치할 것.
	B70-35	절삭유 노즐의 유량조정은 커버의 외부에서 가능하도록 할 것.
	B70-36	지그 내부의 절삭유 유량을 확인 가능하도록 할 것.

분류	Code	항목
집진 덕트	B70-37	터널 커버에는 작업자 반대측에 집진 덕트를 설치할 것.
	B70-38	흡입구는 아이들 스테이션에 설치할 것.
	B70-39	흡입구 위치는 협의에 따라 결정할 것.
	B70-40	집진 덕트는 작업자의 통행에 방해가 되지 않도록 하부 또는 상부에 설치할 것.
	B70-41	집진 덕트는 금속으로 제작하고 요철이 없을 것.

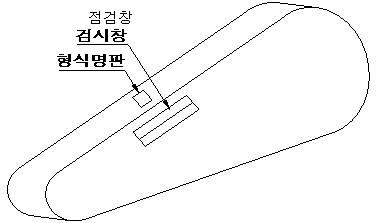

벨트 및 체인커버	B70-42	벨트 및 체인 회전부 커버는 내부를 확인할 수 있는 점검창을 설치할 것. (폴리카보네이트 재질 사용)
	B70-43	형식 및 회전방향의 명판을 볼 수 있는 위치에 취부할 것. 점검창은 내부를 볼수 있는 재질(폴리카보네이트)로 할 것.

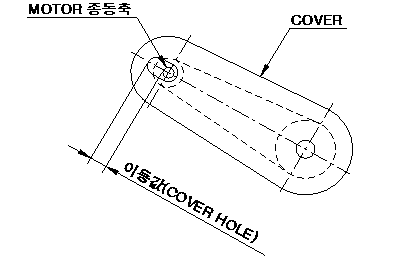

	B70-44	체인 및 벨트는 장력 조정을 예상하여 충분한 공간이 있을 것. 장력 조정 가능 할 것.
	B70-45	커버는 탈착이 용이하게 설치할 것.
