명판사양

기계설비에 부착하는 모든 명판은 하기의 사양을 지킬 것.
1) 재료 : 알루미늄 - 0.6 t
2) 표면처리 : 알루마이트도금
3) 문 자 : 인쇄체의 각인문자(한글, 한자, 영문 대문자) 및 숫자.

사이클 표시판은 1매의 명판으로 하여 알루미늄 1.5t 두께로 한다.

특수 사양의 명판은 별도 규정 사양으로 한다.
1) 명판에 기입하는 문자는 반드시 각인할 것.
2) 명판의 취부는 나사못 또는 리벳팅으로 할 것.
3) 명판은 쉽게 오손, 탈락, 박리 및 기름, 절삭유 등에 의한 문자의
  훼손이 없도록 제작 및 부착할 것.
4) 명판의 표기내용은 기계, 전기도면상의 표기 내용과 일치할 것.
5) 명판은 기계-설비의 외부에서 잘 보이는 곳에 부착할 것.
6) 부품류의 명판은 각 부품에 직접 부착하지 말고 부품 부근에
  잘 보이도록 부착할 것.

제어반에 취부되어 있는 모든 전장품에는 각 부품마다에 명판을 2 개소
이상 부착한다.
- 명판재질 :박판 플라스틱 비닐- 뒷면 접착제처리
- 부품상에 부착은 불가하며 전선덕트와 각 부품 근방에 취부할 것.
- 비닐 형식의 명판사용은 불가

제어반 도어 외측에 다음과 같은 내용의 전기 사양 명판을 부착할 것.

제어반 내부 전장품 중 배선용 차단기, 타이머, 가변형 저항기 및 계기류는
도면상에 기입되어 있는 용도명의 명판도 부착할 것.
예) MS1 주축정전

장비 주요 사양 명판
1) 명판 크기 : A4 크기
2) 재질 ; SUS 304
3) 두께 : 2 t
4) 글씨 : 고딕체로, 부식방식, 검정색 글씨
5) 부착위치 : 전기 주 패널 측면 주 누전차단기 하단에 부착한다.
  - 주 누전차단기와 명판 사이 100 mm 간격을 둔다
  - 양 측면 간격은 명판이 중간에 오도록 부착한다.
  - 고정방법은 4모서리 리벳으로 고정한다

트랜스퍼 머신 등 제어반이 여러 개인 설비인 경우 각 제어반 도어내부에
취부되어 있는 기기 또는 장치명의 명판 (동력반, PLC반, NC반)을
추가 부착한다.

- 부착위치 도어외측 상부 중앙

분산제어방식을 채택한 제어반의 명판은 2-5) , 2-6) 항의 명판, 로컬 표기
명판을 같이부착한다.

전기장치사양의 조작반에 대한 규정에 준할 것.

각종 명판은 설비 외측에서 잘 보이는 곳에 부착할 것.

각종 명판을 기기상에 직접 부착하지 말것.

제어반 외의 취부 기기가 커버 등에 의해 설비 외측에서 잘 보이지 않는
경우 기기의 명판은 기기 근방 및 커버 위등 설비 외측에서 확인이
용이한 곳에 각 1개식 2개소 부착할 것. (용도 및 규격표시)

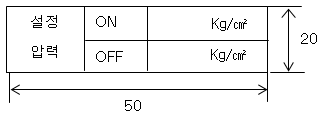

과부하 차단기(전자식 모터보호 계전기) , 온도 스위치, 압력 스위치,
게이지 등 세팅이 필요한 장치 및 기기에는 정격 설정치 명판을 취부할 것.

제어반내 기기류용 명판

반외 취부 기기용 명판
