회로구성


분류Code항목
주전원 EB0-01공급점은 필히 1개소로 하고 누전차단기를 설치할 것.
제어회로용
전원		EB0-02주전원 차단기 2차측으로 부터 절연 변압기를 사용하여 공급할 것.

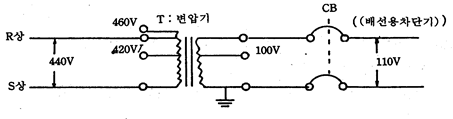

EB0-03변압기 2차 측은 아래 그림과 같이 접지할 것.
EB0-04 변압기의 사용 탭은 아래와 같이 할 것.
1차측: AC 420V, 440V, 460V
2차측 : AC 100V, 110V (220V 사용시 200V, 220V, 240V)
(1. 2차 심선의 접촉에 의한 안전 및 전장기기 파손 방지)
EB0-05접지는 반내 접지 모선에 접속할 것.
(1, 2차 심선의 접촉에 의한 안전 및 전장기기 파손 방지)
EB0-06사용하는 변압기는 용량의 25%이상의 여유가 있을 것.
접지EB0-07제어회로에 접속되는 기기의 코일측 모선은 접지선에서 연결할 것.
회로구성EB0-08제어회로는 보수 점검이 용이하도록 할 것.

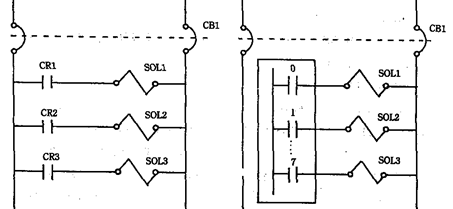

안전개폐기EB0-09 솔레노이드 회로는 다음과 같은 별도의 안전개폐기에 의하여 개폐되도록
회로를 구성할 것.
- 솔레노이드 밸브 회로 전용 안전개폐기 -

<릴레이 회로> <PLC 회로>
분류Code항목
전자장치
전원		 EB0-10 NC등 전자장치에 DC 24V 제어 전원이 필요한 설비의 경우 전자 장치내부
및 외부에 사용하는 표시 램프나 전장품도 DC 24V용을 사용할 것.
(전압제어상 문제가 있을 경우 사전승인 득할 것)
비상정지
와이어		 EB0-11 트랜스퍼 머신의 경우 비상정지 와이어는 와이어의 늘어짐을 검지할 수
있는 회로를 구성할 것.
경광등 EB0-12 조작반 상부에 다음과 같은 경광등을 설치할 것.
(1) 녹색 : 단체기
(2) 노란색 :트랜스퍼 머신
(3) 적색 : 단체기 및 트랜스퍼 머신
(4) 버저 :단체기 및 트랜스퍼 머신
(상세설치형태는 부록 NO.33참조)
EB0-13 경광등의 동작 내용은 다음과 같이 할 것.
(1) 녹색 램프 : 가공(작동) 완료
(2) 노란색 램프 : 자동기동, 공구교환 예고 자주검사 예고, 절전 중,
소재 무, 풀-워크
(3) 적색 램프 : 설비 이상, 자주검사, 공구교환
(4) 버저 : [자동 운전기동]시, [경고리셋]에서의소재 무 및 풀-워크의
기계휴지 상태로부터 운전은 버저가 5초간 울리고 나서 자동운전에
들어갈 것.
(5) 경광등 사양: STF310 (3 단 신호 타워형)
* 경광등은 작업자로부터 잘 보이는 위치에 취부할 것(부록 NO. 참조)
EB0-14 트랜스퍼 머신, 자동화 라인용 설비에서는 다음과 같이 할 것.
(1) 공구수명예고 및 자주검사 예고시는 노란색 경고 등을 점등시킨다.
(2) 공구수명, 자주검사는 노란색 및 적색 경고등을 동시에 점등시킨다.
경광등 표시 EB0-15 이상 경광등(적색) 점등시 내용을 쉽게 파악할 수 있도록 최소한의 지정된
별도의 LED를 설치하며 그 외의 모든 이상과 경고.
주의내용은 터치 패널을 사용하여 표시할 것.
(1) 별도 설치할 LED 종류 및 색상
W : 유압, 에어, 절삭유 Y : 절전중, 배터리 이상, 제어반 도어 열림
R : PLC이상, PLC 퓨즈 용단, 윤활이상, 모터 과부하, NC이상,
유압이상, 사이클 타임 초과, 비상정지, 기타 필요한 LED 등
분류Code항목
경광등 표시EB0-15 (2) 터치 패널에 표시되어야 할 내용
- 상기(1) 항의 별도 LED로 표시한 이상 내용 및 그 외
- 각종 이상표시 내용 상태표시 - 주의경고 표시내용 - 상태표시 내용
- 생산(일산, 월산) 수량 표시 - 공구교환 및 예고표시
- 자주검사 및 예고표시, PM 점검 시트, - PM 점검 시트
- 외부기기의 고장자기진단 표시 - 상기외 HMC로 부터의 추가 항목
PLC전원 및
노이즈 필터
 EB0-16 PLC 전원은 주전원(누전차단기) 2차측에 별도의 전용 변압기를 설치하여
공급하며 전원 공급점에 필히 노이즈 필터를 설치할 것.
표시LEDEB0-17각 주.부조작반에는 설비의 작동상태를 한눈에 확인할 수 있도록
각 동작단에 대한 LED (G :기동위치, W : 동작단) 를 필히 취부할 것.
(부록도 16.27.28참조)
제어반 도어
열림 및 형광등		EB0-18 제어반 도어가 전원 ON 상태에서 개방되어 있음을 알리는 노란색 LED를
주조작반에 설치할 것.
EB0-19제어반내 형광등은 도어 리미트 스위치 및 토글 스위치에 의해서 ON/OFF
되도록할 것.
과전류 보호 EB0-20 전력 회로에는 각각의 분기용 배선용 차단기 (배선용 차단기) 를 설치하고
(부록 17참조) 소형 모터는 그룹으로 하여 분기하여도 무방함
(단, 3A이하로 하고 1사이클 작동과 관계없는 모터끼리 모을 것)
주) 모터배선용 차단기는 가급적 누전차단기를 사용할 것.
EB0-21전력회로에서 제어회로, 표시등회로, 직류회로 등을 분기하는 장소에는
배선용 차단기(회로 보호기) 를 설치하여 과전류에 의한 제어변압기의
소손을 방지할 것.
EB0-22 전동기는 전자개폐기로 제어하고 각 전동기마다 전자식 모터보호 계전기를
설치할 것.
주) 가역성 모터의 경우 반드시 기계적 인터록이 구성된 전자개폐기를
사용할 것.
EB0-23전동기의 냉각효과가 좋지 않은 사용환경에서는 온도 검출기가 내장된
전동기를 사용할 것.
EB0-24전동기의 개폐용 접점은 동시에 개폐 시킬 것.
EB0-25자동 복귀형 과부하보호장치는 재시동에 의한 위험이 발생할 염려가 없도록
자동 재시동을 방지하는 적절한 방법을 취할 것.
분류Code항목
오조작 및
오작동의 보호		EB0-26 동력정지, 복구 퓨즈 융단, 과전류 계전기, 버튼 및 절환 스위치의
오조작 등의 어떠한 상황시에도 작업자에게 위험 또는 기계에 장해가 없는
회로 구성으로 할 것.
EB0-27자동 운전중에는 비상정지, 비상 복귀 이외의 어떠한 버튼을 눌러도
진행중인 작동은 계속할 것.
EB0-28상호의 단락, 기계적인 간섭 등의 지장이 있는 계전기, 개폐기 등은
동시에 작동하지 않도록 할것.
EB0-29 전자 밸브로 제어되는 유압, 공압 등의 작동은 어떠한 상태에서 전자 밸브가
무여자 되어도 안전 할것.
EB0-30가동상태는 제어기구의 여자상태로 하며 정지상태는 원칙적으로
무여자 상태로 할것.
EB0-31리미트 스위치 등의 오작동(고장포함)에 의해 작업자에게 위험, 기계장해의
발생이 예상되는 경우는 안전장치를 설치할 것.
EB0-32정.역의 마그네틱 스위치는 필히 기계적 인터록 부착의 부품을 사용할 것.
EB0-33안전회로에 계전기를 사용할 경우, 그 계전기가 안전의 효과를 내지 못할
염려가 있으면 계전기를 2개 설치하여 한쪽이 오작동하여도 안전이
확보되도록 할것.
압축공기압력 저하에
대한 대책
 EB0-34 공기 압력이 설정치 이하로 떨어진 경우 압력 스위치에 의해 설비정지
또는 기동하지 않도록 할것.
단, 사이클 도중에서의 정지시는 오작동 또는 언클램프 등의 위험한 작동이
없도록 할것.
정전복구에
대한 대책		 EB0-35 정전후 전원이 회복되었을 때 공작기계가 자동적으로 재기동하여
작업자에게 위험을 주거나, 공작물 또는 공작기계에 손상을 주는 염려가
없도록 할것.
전압강하에
대한 대책		 EB0-36 전압강하에 따른 전기장치의 오작동으로 작업자에게 해로움을 주거나
공작물 또는 공작기계에 손상을 줄 염려가 있을 경우는 부족전압 보호를 할것.
실수방지 EB0-37 자동 운전중에 척(Chuck) 또는 치구 클램프 기구 및 가공 유닛은 실수로
풀림 레버 또는 버튼을 눌러도 작동하지 않을 것.
자동운전
기동방지		 EB0-38 소재 언클램프 중은 자동운전 기동이 되지 않도록회로를 구성할 것.
분류Code항목
램프 점등EB0-39조작반에 설치한 기동위치 표시등은 조작반 상부에 설치한 각 기동위치
표시의 녹색 램프가 모두 ON한 운전준비 완료 시점에서 점등할 것.
작업등EB0-40공구교환, 치구 세팅, 가공확인을 위하여 작업등을 설치하고 조명장치는
200 Lux 이상을 확보할 것.
EB0-41조명장치는 칩, 절삭유등에 의하여 손상되지 않도록 보호 커버를 설치 할것.
자동 도어EB0-42자동 도어를 설치한 기계 및 설비는 도어가 닫힌 후 설비가 기동되게 할것.
(수동도어 포함)
도어 열림EB0-43 자동 운전중에 오토 도어를 개방한 경우는 비상정지 조건으로 한다.
단, 각개운전 (수동운전) 으로 절환한 경우 각부의 작동은 도어 개폐와
무관할 것.
변압기의
복수사용		 EB0-44 1 대의 기계에 동일한 전압을 공급하는 복수의 변압기가 있는 경우에는
이들의 변압기 1차측은 그 2차측 전압이 서로 동일한 상이 되도록 접속할 것.
자동운전
기동램프		EB0-45 자동 운전중 공정 이상이 발생한 경우 이상 공정은 즉시 정지로 하지만
다른 공정은 가동 사이클(절삭 사이클)을 진행하고 가공완료 후,
자동운전 기동표시 램프가 소등 되도록 할 것. (트랜스퍼 머신 등)
별도전압EB0-46 전압장치, 전자 클러치 등을 위한 별도전압이 필요한 경우는 반내에 내장하고
있는 변압기, 정류기 등의 변환기기를 이용할 것.
