| 분류 | Code | 항목 |
| 스위치 및 LED의 배치 |
EC0-36 | 조작 스위치 와 LED 배치는 아래 그림을 참조 하여 배치하고 유사종류 끼리 모을 것.  주) 1. 주조작반의 높이는 그 하단이 작업자의 작업대 (높이는 별도지정)로 |
| 분류 | Code | 항목 |
| 제어반 구조 | EC0-01 | 제어반은 첨부 부록도(NO.25) 와 같이 제작할 것. |
| EC0-02 | 제어반 도어 장석은 우측으로 하고 안전개폐기는 제어반 우측 면의 상부에 별도의 박스에 넣어서 취부할 것. 또한, 2짝의 도어인 경우도 동일함. | |
| EC0-03 | 제어반 도어 내외면에는 전장부품을 취부하지 말것. | |
| EC0-04 | 제어반 높이는 지면으로부터 2000 mm 이하로 하고, 도어 폭은 900 mm 이하로 하며, 도어 폭이 900 mm 이상인 경우는 각각의 폭이 900mm 이하인 2 짝으로 할 것. 단, 제어반이 기계 위에 설치되는 특수한 경우의 높이는 보전공간이 있는 발판을 기준으로 2000 mm 이하일 것. | |
| EC0-05 | 도어의 열리는 방향은 설비의 뒷 방향으로 할 것. | |
| EC0-06 | 제어반의 냉각장치는 에어컨을 취부함을 원칙으로 하고 배기 팬 형태의 냉각장치는 설치하지 말것. (상세는 전자장치 장치 사양의 [온도 및 습도대책] 참조할 것) | |
| EC0-07 | 제어반 도어의 내측에는 A4 바인더 보관이 가능하도록 도면보관
박스 (해당되는 자료가 비닐 포장후 전체가 수납되고 여유가 있을 공간) 및 해당 장비의데이터가 들어있는 디스켓 등을 수납할 수 있는 별도의 박스를 설치할 것. | |
| EC0-08 | 제어반으로의 배선 인입구는 1개소로 할 것 | |
| EC0-09 | 제어반은 어떠한 설치장소와 환경 조건하에서도 외부의 영향 (오일, 절삭유, 분진의 침입 등) 및 기계적 손상을 입지 않게 할것. |
| 분류 | Code | 항목 |
| 제어반내 부품배치 |
EC0-10 | 제어반의 부품배치는 첨부 부록도 (반내 기기 배치도)와 같이 동일종류의 기기, 동일전압의 기기로 모아서 취부할 것. <부록도 NO.24. 25> |
| EC0-11 | 보수, 점검, 교환이 쉽도록 전면 배치로 하고 표면 배선에 의한 배선 덕트와의 취부 공간에 여유가 있도록 할 것. | |
| EC0-12 | 부품 취부 높이는 지면으로 부터 250 mm 이상, 1800 mm 이하로 취부할 것. | |
| EC0-13 | 각 부품은 진동, 열, 노이즈 등의 영향을 받지 않도록 배치할 것 | |
| EC0-14 | 마그네틱 스위치, 릴레이 등은 증설이 가능하도록 사용 면적의 30 % 이상의 공간을 반드시 확보할 것. | |
| EC0-15 | 제어반 내부에 설치되는 전자식 모터보호 계전기는 사용 모터의 정격전류보다 크지 않도록 하고 정격전류의 100%에 설정하여 노란 페인트로 마킹하며, 설정치 명판을 부착하고, 모터 용량이 너무 작을 때는 전자식 모터보호 계전기 코어에 동력선 감김 수량으로 설정할 것. | |
| EC0-16 | 제어반 내부에 취부하는 단자대는 보수, 점검, 배선 교환이 쉽도록 충분한 여유 및 반내 하면으로 부터의 높이를 고려할 것 (반내의 좌, 우, 상, 하, 도어 측면 취부금지) |
|
| EC0-17 | 5 KVA 이상의 변압기는 서보 유닛과 PLC 간에 전기적으로 차단하고 제어반 외부에 별도로 설치할 경우는 장비의 주 누전차단기에서 분기한 배선용 차단기 1개를 별도로 설치 할것. |
|
| EC0-18 | 동력전압이 걸려있는 모든 부품은 제어 전압만 걸려 있는 부품과는 가능한 한 간격을 두어 한곳에 모아서 설치할 것. |
|
| EC0-19 | 전자 장치는 신호선이 제어선이나 동력선으로부터 노이즈의 영향을 받지 않도록 정전압용 차폐물, 전자파 차단막, 동축 전선 사용 및 케이블의 적절한 배치등을 고려하여 설치할 것. |
|
| EC0-20 | 고 응답성 장치 (펄스 또는 저 레벨에서 작동하는장치) 는 전자계전기, 사이리스터 등의 스위칭 장치와 분리 또는 밀폐 처리 할것. | |
| EC0-21 | 주 차단기(누전차단기) 의 1, 2차측 근방에는 안전기기 및 기기 보호상 다른 기기의 취부는 삼가할 것. | |
| EC0-22 | 반내에 설치하는 단자대는 동력용과 제어용을 상호 구분하여 설치하고 양측간에 간격(50 mm 이상) 을 유지할 것. |
| 분류 | Code | 항목 |
| 제어반내 부품배치 |
EC0-23 | 각종 가변용 용량, 타이머, 게이지 등은 세팅값을 눈금 판에 노란색으로 표시하고 명판을 부착할 것. |
| EC0-24 | 변압기에는 보호용 투명 아크릴 커버를 취부할 것. | |
| EC0-25 | 주 전원용 누전차단기 1, 2차측(인입, 인출측) 에는 안전용 투명 아크릴 커버를 취부할 것. | |
| 조작반의 구조 및 기본 사양 |
EC0-26 | 조작반의 도어는 나비형 장석을 이용한 개폐식으로 하고 도어 잠금 고리식으로 할것.(반드시 좌.우 개폐식으로 하며, 경사나 수평식은 불가함) |
| EC0-27 | 절환 및 절환 버튼 스위치는 좌측을 설비의 초기 동작으로 할것. | |
| EC0-28 | 조작부 내부의 각 부품 하단에 도면상의 부품번호 명판을 부착할 것. | |
| EC0-29 | 조작반은 기계 본체에 고정 시켜, 반드시 덕트 내부로 배선 하며, 지면에 독립된 설치는 불가함 (부조작반 포함) | |
| EC0-30 | 조작반(부조작반) 의 설치위치 및 설치 방법은 반드시 승인도에 표기하여 제출후 승인을 받을 것. | |
| EC0-31 | 조작반(부조작반) 의 취부 방법은 기계본체의 측면 취부 및 팬던트 (매달기식) 중 조작에 편리한 방법으로 선정 할 것. | |
| EC0-32 | 조작반(부조작반) 에서 확인 할 수 없는 작동부의 조작이 필요한 경우 별도의 조작반을 설치 할 것. | |
| EC0-33 | 기본적으로 터치 패널을 설치하고 프로그램 내용은 승인시 제출하여 협의 할 것 | |
| EC0-34 | 버튼 스위치 명칭, 머리부분 색상 및 형식등은 다음과 같이 할 것. (크기는 ø30) 표1 : [ 조작반 램프 및 스위치 규격표] | |
| EC0-35 | LED의 명칭 및 색은 표2 [LED 표시등의 색상 규정표] 같이 한다. 상세한 LED표식은 부록의 조작반 명판도에 준할것. <부록도 NO.26~28> |
표1 [ 조작반 램프 및 스위치 규격표]
| 버튼 스위치 명칭 | 머리부분 램프색 및 형식 | 비고 |
| 제어 회로 개방 | 열쇠 부착형 절환 스위치 | 전원 제어는 불가 |
| 운전 준비 | 凸형 녹색 램프 부착 버튼 | 램프별도설치 불가 |
| 비 상정지 | 회전 잠금식 버섯형 버튼 | - |
| 조작 절환 (자동 - 수동) | 흑색 절환 스위치 | - |
| 자동 운전 기동 | 凸 형 오랜지색 램프 부착 버튼 | 램프별도설치 불가 |
| 비상 후진 | 버섯형 황색 버튼 | - |
| 경보기동 / 리셋 | 황색 버튼 | - |
| 소재 반입 | 흑색 절환 스위치 | - |
| 절삭유 절환 | 흑색 절환 스위치 | - |
| 이상 리셋 | 황색 버튼 | - |
| 칩 컨베이어 정전 - 역전 | 흑색 선택 버튼 스위치 | - |
| 칩 컨베이어 / 일시 정지 | 凸형 적색 램프 부착 버튼 | 램프별도설치 불가 |
| 버저 / 경보장치 | 흑색 버튼 | - |
| 사이클 정지 | 凸형 오랜지색 램프 부착 버튼 | 램프별도설치 불가 |
| 기동 | 흑색 버튼 | - |
| 정지 | 흑색 버튼 | - |
표2 [LED 표시등의 색상 규정표]
| 표 시 | 적 용 예 | 색 |
| 작업자의 신속한 처치를 필요 | - 기계를 즉시 정지시키는 지령 - 보호장치에 의한 기계전지의 표시 - 각종 설비 이상 | 적색 |
| 주의 또는 경보 | - 전류, 온도 등이 위험한 한계에 가까운경우 - 사이클 운전중의 표시 - 기타 작업자 경고용 신호 |
노란색 |
| 준비 확인 | - 각 유닛의 원위치 표시 - 기동준비 완료의 표시 |
녹색 |
| 정상상태의 표시 | - 전원투입 표시 - 각 유닛의 동작단 표시 - 조작절환 가공완료 - 동작 사이클에 직접 관계하지 않는 보호 장치의 운전중 표시 - 속도 또는 회전방향 선택표시 |
흰색 |
주의
1. 운전준비 관계표시의 하기 LED를 필히 설치할 것.
- 유압(녹색)
- 공압(흰색)
- 절삭유(흰색)
이상 발생시 점멸 시킬 것.
2. 상기의 색 이외의 표시 색은 승인을 얻을 것.
| 분류 | Code | 항목 |
| 스위치 및 LED의 배치 |

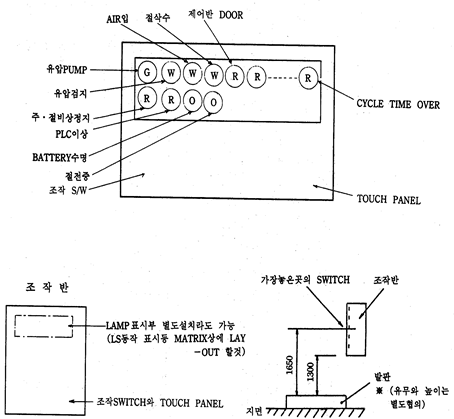

EC0-36 | 조작 스위치 와 LED 배치는 아래 그림을 참조 하여 배치하고 유사종류 끼리 모을 것. 주) 1. 주조작반의 높이는 그 하단이 작업자의 작업대 (높이는 별도지정)로 |
| 분류 | Code | 항목 | ||
| 스위치 및 LED의 배치 |
EC0-37 | 공통성이 있는 조작 스위치의 명칭 및 배치
버섯형 및 LOCK 식(그림1)
|
| 분류 | Code | 항목 |
| 버튼용 명판 제작 방법 |
EC0-38 | 명판에 표시하는 문자는 한국어 또는 영문(알파벳)만 사용하고 사용 문자의 글씨체는 다음과 같다. (1) 한국어: 고딕체 (2) 영문 : 인쇄체(필기체불가) 대문자의 고딕체 (3) 사용금지 : 한문, 일본어 등 영어 이외의 외국어 (4) 특수문자 : 단위 등 일부 기호는 허용 (°C, Ω, ø 등) |
| EC0-39 | 주조작반, 부조작반에 사용하는 명판은 누름버튼마다 독립된 알루미늄 음각 명판을 취부할 것. 사이클 표시반(LED 표시부는 1매) 명판을 취부할 것. 상세한내용은 첨부 부록도를 참조할 것. (부록NO.26~28) |
|

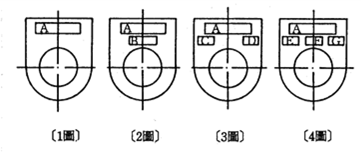

| EC0-40 | 명판 기입 문자수는 하기에 의한다. 또한 문자의 색은 흑색으로 할것.
 A :10 문자 이내, B : 6문자 이내, C, D, E, F, G : 4 문자이내 비고) |
| 분류 | Code | 항목 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 사이클 표시반 <부록도NO.26.27> |
EC0-41 | 조작반 표시부가 크게되는 기계. 설비(트랜스퍼 머신) 는 사전에 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EC0-42 | 사이클 표시반과 터치 패널에 사용하는 각기계. 설비의 표시등 명칭 및 색상은 아래표와 같을 것.
|
| 분류 | Code | 항목 |
| 사이클 표시반 매트릭스 표시 |

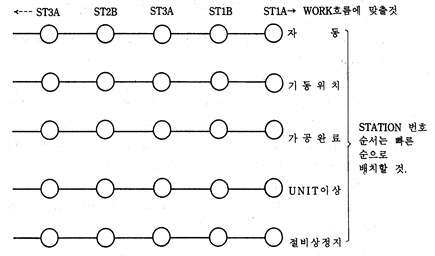

EC0-43 | 매트릭스 표시는 아래와 같이 할것. (단, 집중 절삭유, 컨베이어는 그래픽 보드로 할것)
|
| 트랜스퍼 머신의 각 유닛 명칭 |

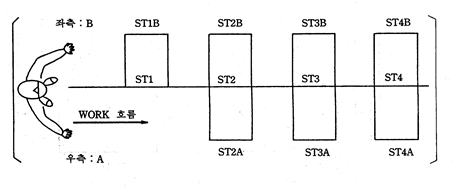

EC0-44 | 트랜스퍼 머신의 각 유닛의 명칭은 아래와 같이 할것. 소재반입 위치에서 [ 우측을 A] [좌측을 B]로 할것
|
| 사이클 표시반의 기본 배치도 |
EC0-45 | 부록도 NO.26, 27참조 |
| 부조작반 | EC0-46 | 트랜스퍼 머신등 대형 전용기계, 설비의 각 부조작반, 부대 설비류 (반송 및 칩 컨베이어, 절삭유장치 등) 의 각 보조 조작반 등 주조작반 이외의 모든 것을 말함 |
| EC0-47 | 부조작반의 명판 제작사양은 주 조작반과 같을 것. | |

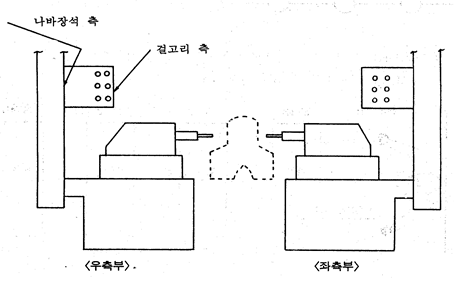

| EC0-48 | 도어 개폐는 좌우 개폐식으로 하고 나비 장석 및 걸고리 취부 형식으로 할것. |
| 분류 | Code | 항목 |
| 부조작반 | EC0-49 | 트랜스퍼 머신의 부 조작반은 다음과 같을 것. (1) 부조작반의 크기 및 배열간격 (2) 각 부조작반은 단자반도 겸하고 있기 때문에 단자대 수량 변경으로 (3) 부조작반은 필히 지지 파이프에 취부하는 것으로 할것.  (4) 부조작반 취부 높이는 주조작반 높이와 같은 높이로 하고 설비 커버외부에서 (5) 트랜스퍼 머신의 부조작반에서도 소재 클램프와 언클램프 조작이 가능 할것. |
