다심 케이블 / 커넥터

분류

Code

항목

사용부품의
종류와 조합

EG0-01

케이블 크기
(1) 300V(특) VCT-F 15심 X 0.75mm²
(2) 300V(특) VCT-F 20심 X 0.75mm²
(3) 300V(특) VCT-F 40심 X 0.75mm²
(4) 300V(특) VCT-F 50심 X 0.75mm²

EG0-02

커넥터의 극수
(1) P-HD15 H-ST : 15극
(2) P-HD25 H-ST : 25극
(3) P-HD40 H-ST : 40극
(4) P-HD50 H-ST : 50극

주의)
1. 커넥터를 제어반 외에 취부할 때는 별도의 전용 접속 패널을 설치 할 것.
2. 커넥터 사양의 -ST의 의미는 플러그, 소켓, 베이스, 커버, 핀,
오삽입 방지 핀 등이 세트로 된것을 의미함.
3. 제어반 내부의 상하 면에 커넥터를 취부하는 것은 불가.
4. 커넥터 접속 박스내의 취부 플레이트는 개폐식으로 하고, 소켓측 이면의
배선의 보수, 점검, 확인이 가능 하도록 제작 설치 할 것.

EG0-03

부품의 조합은 다음과 같다

케이블	커넥터
15심 X 0.75 mm²	P - HD15 H-ST
25심 X 0.75 mm²	P - HD35 H-ST
40심 X 0.75 mm²	P - HD40 H-ST
50심 X 0.75 mm²	P - HD50 H-ST

분류

Code

항목

시공방법

EG0-04

소켓 측에는 UNMBERING 튜브를 삽입할것.

EG0-05

오삽입 방지를 위하여 각 커넥터에 오조립 방지 핀을 삽입 할 것.

EG0-06

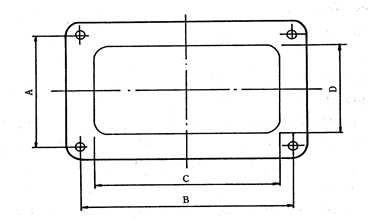

패널 구멍의 크기는 다음 그림 및 표와 같다.

커넥터	패널 홀 크기
종 류	A	B	C	D	ø
P-HD15 H-ST	17.5	70	57	24	4
P-HD25 H-ST	17.5	86	73	24	4
P-HD40 H-ST	32	103	82	35	5
P-HD50 H-ST	42	92	74	48	5

EG0-07

커넥터 접속일람표를 작성 제출 할 것. (☞ 커넥터 결선도 참조)

EG0-08

각 케이블에는 금속 코드 번호 명판을 취부 할 것.

EG0-09

소켓측에는 코드 번호의 명판을 취부 할 것.

EG0-10

제어반의 커넥터와 PLC 입출력 카드는 직접 접속으로 할 것.

EG0-11

동력선은 커넥터를 사용하지 말 것.

EG0-12

예비품 선로를 20% 이상 포함하여 결선 및 넘버링 튜브를 끼워 놓을 것.
(최소 3 가닥 이상)
