기타 배선

제어반에서 설비 본체까지는 덕트 공사로 하고 시퀀스로의 입출력 배선은
다심 케이블을 사용하며, 설비 이동시 배선을 분리하는 장소는
제어반측에만 배선 커넥터 접속을 원칙으로 한다.
설비 본체측에는 커넥터 사용하지 말것.

덕트의 높이는 지상으로부터 덕트 상면까지 165 mm 를 원칙으로 한다.

제어반 도어의 개폐는 설비 배치도에 의하지만 생산라인 통로측 개폐를
원칙으로 한다.

제어반하부에는 레벨링 B잠금(20 mm 이상) 설치하여 바닥으로부터의
습기침투를 방지 할 것.

가동부위에 사용하는 서보 모터의 인코더 케이블은 종류별로 예비품를
1세트 무상으로 제출하고 결선도를 제출할 것.

별치의 제어반을 포함하여 전기장치를 내장하고 있는 공작기계 및 부속장치의
모든 금속부분은 전기적으로 접지할 것.(전기설비기술 기준)

제어반 내에는 반 하부의 접지용 모선을 설치하고 PLC, NC, 동력용
그 외로 직각으로 구분하여 접지 배선을 포설하여 반외부에서
별도 접지공사가 가능하도록 할 것.

기계, 설비상에 안전 커버를 설치할 때는 내측에 취부되어 있는 전장품의
보수, 점검 등의 작업이 용이하게 안전 도어 또는 전장품 가까이에
미닫이식 점검참을 설치할 것.

점검창은 기계, 설비 내측으로 부터 기름, 절삭유 등이 누수 되지 않도록
방수 구조로 제작할것.

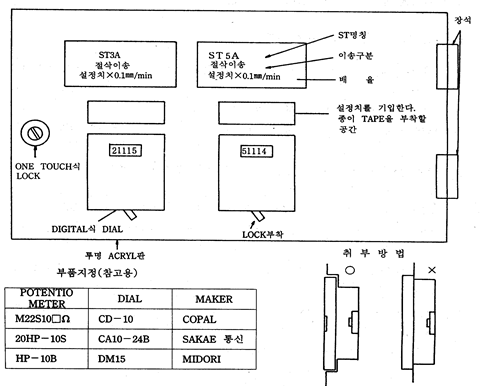

속도 설정용 VR은 급속 이송과 절삭이송이 있고 급속 이송용은 제어반내에
취부한다.

절삭이송 속도 설정용 VR은 제어반 도어면에 취부하고, 외부로 부터 조정가능
하도록 할것.

메모리 눈금과 이송 속도를 맞추기 위한 전압조정은 서보 앰프 내에서
행하지 말것. (앰프 교환시 조정하지 않아도 되도록 할것)

설비 해체후 현지 결선시 문제점이 발생하지 않도록 하기 위하여 아래 사항을
준수 할 것.

1) 단심 케이블을 사용시는 행선지를 금속 명판으로 확인 표시를 각인하여
명확히 할것.

2) 덕트 해체시에도 유닛의 사진을 촬영하고,분해 부분에는 확인 표시할 것.

3) 각 전선의 행선지를 테이핑으로 명확히 하고 넘버링 튜브 삽입 실수가
없도록 할 것.
