제어반 및 조작반 제작사양

사용부품에 대한 제조사 및 규격은 본 사양서의 전자 부품 지정사양을 준수할 것.
(본 사양서의 지정사양을 준수하지 못할 경우,
사전에 필히 HMC의 승인을 득할 것.)

크기 및 컬러는 제작사양서에 준하며 내, 외부 부품 부착에 대한 제작 사양은
이하와 같다.
1) 제어반의 구조는 전기장치 사양 중 [부록] 참조할 것.
2) 외부의 분진, 습기 및 전기적 노이즈로 부터 완전 차단 되도록 할 것.
3) 용량 1KVA이상의 변압기는 전자 부품이 부착된 제어반과 분리 설치할 것.
4) 전자제어 장치는 타 부품 및 제어 유닛 사이의 간격을 10mm 이상 유지할 것.
5) 전자장치 및 보호 커버는 고정볼트를 완전히 분해하지 않고 탈착이
  용이하도록 부착할 것.
6) 고정 볼트
  - 중량물(10 kg 이상) :+자형 볼트 또는 육각 렌치 볼트.
  - 경량물(10kg이하) :+자형 볼트
  - 너트 고정 방식은 절대 불허함.
7) 제어반의 조명용 형광등램프로부터 300 mm 하부 위치에 전자장치의
상부 부분이 되도록 취부할 것.
8) 제어반 내부 바닥으로 부터 300 mm상부 위치에 전자 장치의 아래 부분이
  되도록 취부할것.
9) 상기(8) ,(9) 항의 전자장치 취부 범위에서,
  중하단부 : 컨트롤러류 (발열량이 낮은 종류)
  중상단부 : 드라이브 유닛류 (발열량이 높은 종류)
  *단, 드라이브 유닛중량이10 kg 이상일 경우에는 중하단부에 부착할 수 있다.
10) 각종 전자장치 제작 제조사로부터의 취부 간격을 준수하고 탈착이
  용이하도록 할것.
11) 전자장치 상하, 좌우측 에는 50 mm 이상의 간격을 유지할 것.
12) 전자장치가 있는 제어반의 하부 위치에는 콘센트를 설치할 것.
  (AC 100V, 5A, 3P2구)
13) 전자장치가 취부된 제어반 하부 전, 후면에 접지선 구멍 (직경 19 mm)을
  가공후 고무 캡으로 막아둘 것.

  14) 제어반의 부품은 반드시 중판에 취부할 것.
15) 제어반의 도어 및 측면에는 부품을 절대 취부하지 말 것.
  *단, 취부가 불가피한 것은 사전 HMC의 승인을 득할 것.
16) 연삭 휠 제어용 인버터를 사용하지 않고도 상용전원으로 장비운전이
  가능하도록 회로를 구성할 것.
  (선택 스위치는 인버터 좌 또는 우측에 부착한다.)

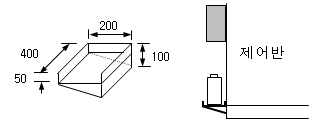

17) 제어반 온도상승 방지용 에어컨. 부착 및 물받이 통, 받침대 설치할 것.

제어장치에 이상이 발생하면 조작반에서 각각의 이상을 확인할 수 있도록
할 것. (적색으로표시)
1) 스핀들 유닛 이상: NO 1 SPDL이상, NO 2 SPDL이상
2) 제어반 내 온도이상 : 반내 온도이상으로 표시
  *2개 이상 패널이 분산되어 있을 경우, 패널 번호표시
3) 인버터이상: NO 1 INV.이상, NO 2 INV.이상
4) 서보 앰프.이상 : 서보이상 표시
5) NC 이상: NC 1 이상, NC 2 이상
6) NC 배터리 이상 : NC 1 BAT.이상, NC 2 BAT.이상으로 표시하고
  점멸 신호 발생.
7) ABS. 인코더 배터리이상 : ABS.BAT 이상 (점멸 시킬것)
8) 기타 제어장치에 경고 기능이 있는 경우,
  이상발생 시 화면에 표시 또는 적색LED, 램프로 표시

오브 트래벌 (O.T) 발생시 간단히 해제시킬 수 있도록 설계할 것.
1) O.T해제용 버튼(버튼)을 부착한다 (황색)
2) + 방향으로 O.T가 발생했을 경우,
  O.T가 해제될때 까지 - 방향으로만 움직이도록 회로 구성할 것.
  ** -O. T발생시에는 + 방향으로만 움직이도록 구성

조작반 내에 터미널 B잠금, 커넥터류만 부착할것.
(P.C.B, 제어장치 취부 불가)

계측장치를 사용하지 않고도 장비운전이 가능하도록 바이패스 회로를 구성할 것.
*NC 장비의 공정중 검지 게이지, 에어 리크 테스트, 보정장치.
