공통 및 원점복귀 제작사양

NC 장치의 사용 부품의 제조사 및 규격은 본사양서의 전자부품
지정사양을 준수할 것.
(본 사양서의 지정사양을 준수하지 못할 경우,
사전에 필히 HMC의 승인을 득할 것.)

프로그램, 파라미터, 라다(Ladder) 회로 등, 모든 데이터는 전용 또는
범용 주변기기로 입출력 가능품만 사용할 것.
(별도의 플래시 메모리 카드에 입출력 가능품 포함)

경고 이력관리 기능이 있을 것.

MPG 를 필히 부착할 것.
* MPG 모드선택은 조작반 또는 부조작반에 설치할 것.

위치검출기는 앱설류트 방식을 사용.(INC.식 불허)

프로그램, 파라미터, 옵셋, 기타 데이터 보정 등, 사양 수정을 위한
모든 데이터는 NC장치 자체의 키보드 만으로 편집, 수정이 가능할 것.

조작반 및 부조작반 측면에 RS-232-C 커넥터, AC 110V 5A, 3P 1구
콘센트, MPG 및 이동식 주변장치용 커넥터 부착할 것. (보호커버 부착품)

RS-232-C I/F 내장품 사용할 것.

표시 장치로 반드시 CRT 유닛, 또는 TFT를 부착할것.
*TFT 모니터의 경우, HMC 담당자의 승인을 받을 것.

NC 모드 선택용 키는 하드웨어적으로 설계할 것.
*소프트웨어 키 사용 불가.

ONE GRID 방식 또는 강제 원점 확립 방식으로 할것.
1) ONE GRID 방식
모터 1회전신호를 받아 원점 확립.
* 모터 브레이크 및 밸런스 실린더, 밸런스 웨이트가 있는 경우에만 채용.
2) 강제원점 방식: 취급설명서 모드로 원점위치에 이동시켜두고
파라미터에 의한 강제원점확립.
* 감속 스위치 및 도그를 사용하지 않는 방식으로 설계할 것.
3) 각도 제어축은 감속 리미트 스위치 및 도그를 사용한 방식일 것.

원점위치 확인용 명판은 아래 사항을 준수할 것.
1) 원점위치 확인용 명판 위치를 기계원점으로 할 것.
  * NC 장치의 모든 서보 축에 명판 부착할 것.
2) 원점위치 확인용 명판은 알루미늄 판으로 제작할 것.
3) 리벳팅하여 취부할 것.
4) 설비 본체 외부에서 목시 확인이 가능한 곳에 부착할 것.
  (커버가 있더라도 확인용 창을 설치할 것.)

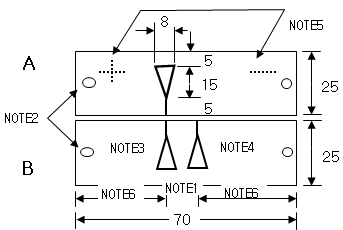

  *원점위치 확인용 명판 제작도면

Note)
1. 모터 1회전당 이동거리 만큼의 간격을 둘 것.
2. 리벳팅용 구멍
3. 삼각형에 적색 마킹할 것.
4. 1 mm 폭으로 삼각형 테두리만 흑색 마킹.
  (원점위치로 부터 볼 스크류 1 피치 거리)
5 .축 진행방향 표시(크기:10 mm, 폭:2 mm의 흑색)
6. 동일 간격으로 마킹할 것.
  * A 부분 : 이송축 부분에 취부한다.
  * B 부분 : 베이스 부에 취부한다.
  * A, B 명판 부착시 틈새는 1 mm 이내로 취부할 것.

NC 장치의 모든 서보 축 양단 끝부분에 O.T 방지용 리미트 스위치를
반드시 취부할 것.
  * 단, 연삭기 휠 축의 경우에는 아래와 같다.
1) 전진단 : 데이터에의한 소프터 O.T
  * 초기 세팅 후 연마용 연삭 휠의 크기에 따라 자동 설정 되도록 설계할 것.
2) 후진단 : 하드 O.T 의 리미트 스위치 취부 위치는 기계적 스토퍼로
부터 충분한 거리 (오브-런 되더라도 충돌되지 않도록)를 확보할 것.
