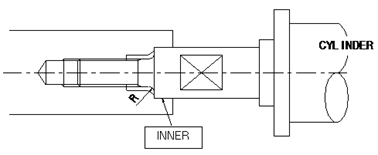

유압 장치

유온은 60 ˚C 이하로 관리할 것.
(주위 온도는 0 ~ 45 °C로 할 것.)

기름이 새지 않을 것.

최고사용 유압 압력은 4MPa (40 kg/cm²)이하로 할 것.

유압 탱크는 아래에 의할 것.
1) 냉각기는 유압기기의 총 발열량과 HMC 공장 내부 온도
  (하절기 최대 45 ˚C)를 감안하여 선정할 것.
2) 에어 블리드 부착형 유면계 (레벨 스위치부착) 취부.
3) 탱크 용량은 분당 토출량의 3 배 이상의 것을 선정할 것.
4) 자기 분리기 및 격판을 설치할 것.
5) 유온 검지 고온 온도계부착 (60 ˚C)
6) 리턴 단에 체크 밸브 내장형 필터 설치할 것.

유압 펌프는 가변 토출형, 6 극, 총사용 유량의 130% 이상의 것을
사용할 것.

유압 펌프와 구동 모터의 연결은 반드시 커플링 연결 방식으로 할 것.

용량이 큰 경우는 베이스에 진동 방지대책을 세울 것.

물이 유압 탱크에 혼입할 가능성이 있는 경우,
Triple-R(RRR) 필터를 설치할 것.

Triple-R 필터의 취부 위치는 600~1000 mm 로 하고, 보수가 용이한
장소로 할 것.

주유구는 아래에 의할 것.
1) 주유구의 그물망은 #100 ~120 mesh로 할 것.
  (조밀한 것은 급유가 되지 않음). 또 공구가 없이도 탈착이 가능 할 것.
2) 주유구의 내경은 ø60 이상(소형탱크:ø36이상)으로 하고 주유구 내부
  아래쪽에는 장해물(필터, 파이프)이 없을 것.
3) 주유구 캡의 재질은 합성수지 불가

주유구는 보통 통로측 에 설치할 것.
(설비 작동 중에도 보충이 되도록 할 것.)

유면의 상태를 정확히 알 수있는 사양으로 할 것.

레벨 게이지는 항상 통로측에 설치하고 주유와 동시에 레벨 확인이
되도록 할 것. (주유구에서 500 mm 이하에 설치할 것.)

드레인 플러그는 통로측, 또는 배출이 쉬운 공간에 설치할 것.

드레인 플러그는 저j면에서 가장 낮은 위치
(단, 바닥에서 150 mm 이상 일것)에 설치하고 바닥에 경사를 줄 것.

탱크 청소창의 사양은 아래와 같이 할 것.
1) 혼입된 물로 인한 오염된 탱크 청소를 위해 청소창을 설치할 것.
2) 내부 청소용 창 커버에는 손잡이를 부착할 것,
  2~4 개소는 스터드 너트를 취부할 것.
3) 청소창 부위의 보수공간을 확보할 것.

탱크 상면 주위에 오일 고이는 곳을 설치하고 2곳에 드레인 용
스톱 볼 밸브 3 / 8 inch 를 설치할 것.

탱크 본체 내부 스트레이너는 청소창에서 쉽게
손이 닿도록 안쪽으로 400 mm 이하일 것.

스트레이너 상부 창 위에는 배관, 배선 등을 배치하지 말 것.

펌프접속 파이프와 스트레이너는 서로 빗나가게 할 것.

탱크 용량 100 ℓ 이상의 것은 스트레이너를 상부로 분해 가능할 것.

동절기의 가동률 대책으로 , 유로 내부 온도를 급상승 회로 설치 할 것.

유온 급상승회로의 설치위치는 유압 유닛과 최대한 떨어진 위치로 할 것.

유온 관리의 제어는 아래와 같이 할 것.
1) 25°C 이하일 때 유온 급상승 회로가 ON 되어 10분 이내에
  25 ˚C 이상으로 상승될 수 있도록 할 것.
2) 45 °C 이상일 때 냉각 장치가 ON 될 것. (냉각 팬)
  단, Oil-Matic 사용시는 분리 타입을 사용할 것.
3) 60 °C 이상일 때 알람(이상) 표시 할 것.
4) 수동/자동에 관계없이 유온 급상승 중에는 유압으로 구동되는
  액추에이터가 있을 경우, 유온 급상승 회로는OFF가 되게 하고
  액추에이터 작동회로가 ON되게 할 것.
5) 4)번의 유압회로상의 문제 (시간 지연, 공동현상)가 발생하지
  않도록 유압회로를 구성할 것.
