공압 장치

에어 설계 압력은 4MPa (4 kg/cm²) 이하를 기본으로 할 것.

에어의 인입구는 1 개소로 하고 1차 밸브는 OP. 패널 하부에 설치하고
통로측에서 조작 가능할 것.

에어를 구동원으로서 이용 시는 전기차단에 의해 에어공급도 차단,
병행하여 잔압을 제거할 수 있도록 구성할 것.

잔압 제거 후 자중 낙하 등이 없을 것.

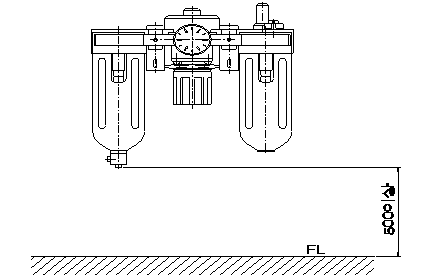

에어 공급 유닛의 취부는 바닥에서 500 mm 이상의 위치로 하고
오일러는 주조작반 통로측에서 오일량이 확인 되도록 할 것.
(필터의 드레인은 절삭유 드레인 배관을 사용할 것.)
※ 에어 계측회로 착좌 검지회로에는 급유장치(Lubricator)를
취부하지 말것.

드레인 분출구는 기수분리기 또는 칩 컨베이어 외부로 흘려 바닥을
오염시키지 않도록 할 것. (자동 드레인방식 사용).

에어 블로워에는 필터는 필요하지 않도록 할 것. (세정기에는 제외)

오일러 용량은 2 주 (1일/21 시간 가동 기준) 이상 사용이 되도록 할 것.

에어의 윤활유는 배기 클리너로 회수할 것.

압력계는 통로에서 선채로 (웅크리지 않고) 확인되는 위치로 할 것.

압력계에는 설정압력 표시 명판을 부착하고 눈금 판에 녹색 마킹할 것.

협착의 위험성이 있는 액추에이터에는 3 위치제어 솔레노이드 밸브를
사용하고 수동조작은 미세조정이 가능할 것.

실린더 스트로크는 200 mm 이상의 경우, 소재의 이탈 방지를 위해
유압 사양으로 할 것.

공압 실린더의 작동 확인은 전 /후진단에 설치하고, 리미트 스위치로 하고
압력 스위치는 사용불가

각각의 용도에 맞게 최소 압력으로 동작되도록 설치할 것.

에어 기기의 배기구에는 소음기를 설치할 것.

에어 압력저하, 전원 OFF시에 낙하의 위험성이 있는 장소는 기계적 또는
전기적인 낙하방지 장치를 설치할 것.

시스템 설계시 에너지 절약 대책을 세울 것.

외부 온도가 50˚C 이상인 곳에는 내열성 액추에이터를 사용할 것.

에어 실린더는 큐션 사양을 사용할 것.

에어 실린더는 기본적으로 끼워 넣는 형식을 사용하지 말고 분해 가능한
구조일 것.
