명판 사양
부록 NO.17
1. 일반사항
1) 기계설비에 부착하는 모든 명판은 하기의 사양을 지킬 것.
- 재료: 알루미늄 0.6 t
- 표면처리: 알루마이트 도금
- 문 자: 인쇄체의 흑색 각인문자(한글, 한자, 영문 대문자) 및 숫자
주) a) 사이클 표시반은 1매의 명판으로 하여 알루미늄 1.5 t 두께로 한다.
-> 투명바탕의 명판은 별도규정 사양으로 한다.
b) 특수 사양의 명판은 별도규정 사양으로 한다.
2) 명판에 기입하는 문자는 반드시 각인할 것.
3) 명판의 취부는 나사 못 또는 리벳팅으로 할 것.
4) 명판은 쉽게 오손, 탈락, 박리 및 기름, 절삭유 등에 의한 문자의 훼손이 없도록 제작 및 부착할 것.
5) 명판의 표기 내용은 기계·전기 도면상의 표기 내용과 일치할 것.
6) 명판은 기계 설비의 외부에서 잘 보이는 곳에 부착할 것.
7) 부품류의 명판은 각 부품에 직접 부착하지 말고 부품 부근에 잘 보이도록 부착할 것.
8) 명판에 대한 상세한 제작사양은9) 명판규격 사양에 따른다.
2. 제어반

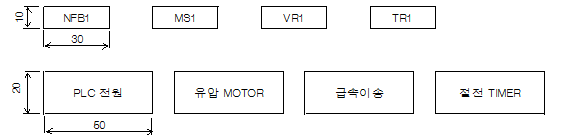

1) 제어반 내에 취부되어 있는 모든 전장품에는 각 부품에 명판을 2개소 이상 부착한다.
-> 명판재질: 박판 플라스틱 비닐(뒷면은 접착제 처리)
단, a) 부품상에 취부는 불가하며 전선 덕트와 각 부품 근방에 취부할 것.
b) 비닐 테이퍼 명판 사용은 불가
2) 제어반 내부의 전장품중 회로 차단기, 타이머, 가변용 저항기(용량) , 계기류는 도면상에
기입되어 있는 용도명과 동일한 명판도 부착할 것. ⇒ 예: MS1 주축정전

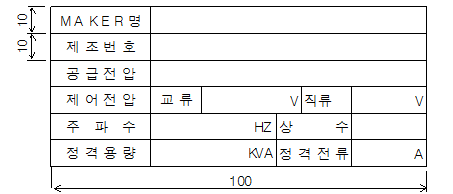

3) 제어반 도어 외측에 다음과 같은 내용의 전기사양 명판을 부착할 것.
① 제조 회사명
② 제조번호 및 등록번호
③ 정격전압(교류, 직류의 구별)
④ 정격주파수 및 상수
⑤ 정격용량 및 정격 전류치
명판에 기재하는 정격 전류치는 통상 사용상태에서 동시에 작동하는 모든 전기 기기, 전기 장치의
정격전류치의 총합보다 적으면 안된다.
4) 제어반 도어 외측(위치:부록 NO. 참조) 에 현대자동차 공정 번호 및 기계명을 기입한 명판을 부착할 것.

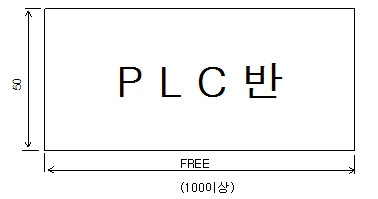

또, 트랜스퍼 머신 등 제어반이 여러 개인 기계설비인 경우 각 제어반 도어 마다 내부에
취부되어 있는 기기 또는 장치명의 명판 (동력반, PLC 반, 서보팩, 릴레이 반) 을 추가 부착할 것.
3. 조작반
전기장치 사양의 조작반에 대한 규정에 준할 것.
4. 반외 취부기기
1) 각종 명판은 설비 외측에서 잘 보이는 곳에 부착할 것.
2) 각종 명판을 기기상에 직접 부착하지 말 것.
3) 제어반 외부의 취부 기기가 커버 등에 의해 설비 외부에서 잘 보이지 않는 경우 기기의 명판은
기기 근처 , 커버 상부 등의 설비 외측에서 확인이 용이한 곳에 각 1개씩 2개소 부착할 것.
5. 배선 커넥터 및 케이블에 대해서는 전기장치 사양 (커넥터 사용시 주의 사항) 의 내용에 준할 것.
6. 작업자의 주의 및 안전을 위해 안전 커버 외부에 경고표시 명판을 부착할 것.
7. 기계장치 및 부품명판: 모든 명판을 규정과 같이 제작하여 부착할 것.
8. 기 타
1) 모터, 체인, 벨트 등의 모든 회전기기에는 반드시 회전방향의 명판을 부착할 것.
2) 과부하 차단기(전자식 모터보호 계전기) , 계기, 온도 스위치, 압력 스위치 등의 세팅이 필요한 장치
및 기기에는 정격 설정치 명판을 취부할 것.

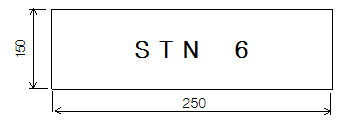

3) 트랜스퍼 머신의 경우는 각 공정번호를 설비 전후에서 잘 보이도록 부착할 것.
9. 명판규격

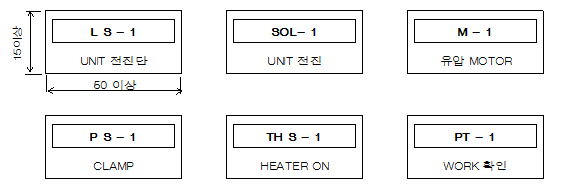

1) 제어반 내부의 기기류 명판
2) 공정 및 기계명 명판: 주조작반 상면에 직립설치 (명판 불일치)
3) 반내 장치명 명판: PLC 제어반 도어 외부면에 부착 (위치: 부록 NO. 참조)
4) 전기사양 명판: 제어반 도어 외부의 주 스위치 핸들 하부에 부착
5) 반외 취부기기용 명판

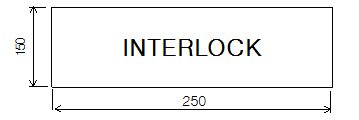

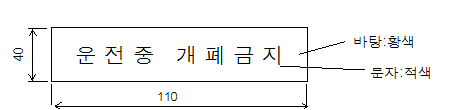

6) 주의 명판

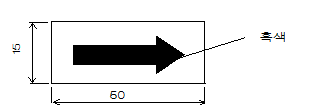

7) 회전방향 표시용 명판
8) 설정치 명판

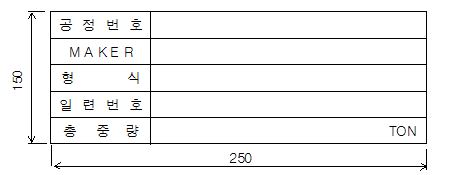

9) 제작사 명판(취부위치: 장비 베드 전면의 우측상단)
단, 공정번호는 HMC 부품가공 공정번호를 기입할 것.
10) 공정 번호용 명판

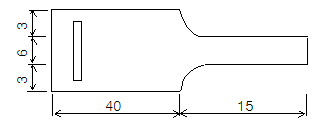

16) 커플링용 명판
17) 레벨 게이지용 명판
18) 유압 탱크, 윤활 탱크, 감속기용 오일 명판
19) 설정압력 표시용 명판(예: 클램핑 압력)- 유압, 공압 -
20) 압력 스위치용 명판
21) 절삭유, 세정액, 누설 검사기등의 탱크용 명판(예: 절삭유)
