SSR RailLM Guide

LM 레일의 표준 길이와 최대 길이

표1은 SSR 형의 표준 길이와 최대 길이를 보여줍니다.
최대 길이가 표1의 값을 초과하는 경우에는 연결방식으로 제작하므로, 삼익THK에 문의하여 주십시오.

특수길이를 지정하는 경우의 G치수는 표1의 치수를 권장한다.
G치수가 길게 되면 축단 부분이 불안정한 경향이 발생되어 정밀도에 악영향을 미칠 수 있다.

주1) 최대 길이는 정도등급에 따라 다르므로, 삼익THK에 문의하여 주십시오.
주2) 연결방식이 불가능하고, 위의 최대 길이 이상이 필요한 경우에는 삼익THK에 문의하여 주십시오.
주3) 괄호안은 스테인리스 타입의 최대 길이를 나타냅니다.

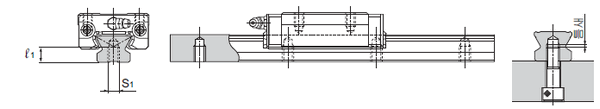

SSR형의 LM 레일 탭 타입

SSR형에는 LM 레일의 바닥면에 탭 가공을 한 LM 레일 탭 타입이 있다.
베이스 바닥면에서 설치하고 싶은 경우와 방진 효과를 높이고 싶은 경우에 유용한다.

(1) SSR형 LM 레일 탭 타입은 정도 등급이 상급이하만 제작이 된다.
(2) 볼트의 길이는, 탭 유효 깊이에 대하여 볼트 선단에서 2~5mm 정도 틈새를 가질 수 있도록 볼트 길이를 결정하십시오. (위 그림 참조)
(3) 탭의 표준 피치에 관해서는, 앞장의 표1을 참조하십시오.

사양표기법 (Order example)
